4. 如图所示的电路中，电阻阻值$R_1 ＜ R_2$。开关$S$闭合后，$R_1$、$R_2$两端的电压分别为$U_1$、$U_2$，通过$R_1$、$R_2$的电流分别为$I_1$、$I_2$。下列判断正确的是(C)


A.$U_1 ＞ U_2$
B.$U_1 ＜ U_2$
C.$I_1 ＞ I_2$
D.$I_1 = I_2$

答案： C

5. (双选)如图所示，在研究“电流跟电压和电阻的关系”时，分别按“保持电阻不变”和“保持电压不变”这两步进行，在具体操作的过程中，下列叙述正确的是(AC)


A.前者是保持$R$不变，调节$R'$，使电压表示数成整数倍变化
B.前者是保持$R'$不变，调节$R$，使电压表示数成整数倍变化
C.后者是使$R$成整数倍变化，调节$R'$，使电压表示数不变
D.后者是使$R$成整数倍变化，$R'$不变，使电压表示数不变

答案： AC

6. 用如图所示电路研究电流跟电压的关系。为了改变定值电阻$R$两端电压，设计了三种方案：①多节干电池串联后接入$MN$；②电池与滑动变阻器串联后接入$MN$；③电池先后与不同定值电阻$R'$串联后接入$MN$。其中可行的方案是(D)


A.仅有①
B.仅有②
C.仅有①②两种
D.①②③都可行

答案： D

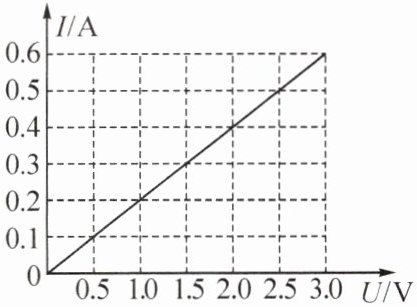

7. 【教材习题改编】某同学完成“探究电阻一定时，电流与电压的关系”实验后，得到如图所示的$I - U$图像，当通过定值电阻的电流是$0.4A$，它两端的电压为2V，当它两端的电压为$6V$时，通过它的电流为1.2A。

答案： 7.2　1.2

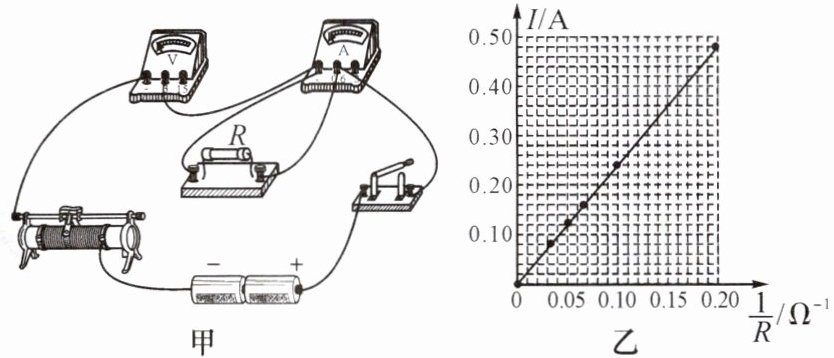

8. 如图甲所示是小明在探究“电流与电阻的关系”时所连接的实验电路。

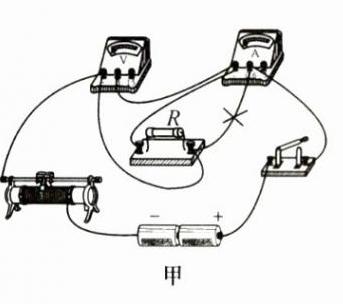

(1) 电路中有一根导线连接错误，请你在接错的导线上打上“×”，再用笔画线代替导线，把它改接到正确的位置上。
(2) 电路连接检查无误后，闭合开关，发现电流表有示数，电压表无示数，此时实验电路出现的故障可能是定值电阻短路(填“断路”或“短路”)。
(3) 将$5\Omega$的定值电阻更换为$10\Omega$时，应向左(填“左”或“右”)调节滑动变阻器的滑片，使电压表示数保持不变。调节滑动变阻器的滑片过程中，眼睛应观察电压表示数。
(4) 小明通过多次实验测得多组数据，并利用这些数据得到如图乙所示的电流$I$随电阻的倒数$\frac{1}{R}$变化的图像，由图像可以得到的结论是当导体两端电压一定时，通过导体的电流与导体电阻成反比。
(5) 在实验过程需要多次更换电阻，操作起来比较麻烦，请你写出一条改进措施：用电阻箱代替定值电阻进行实验。

答案：

(1)

(2)短路　
(3)左　电压　
(4)当导体两端电压一定时，通过导体的电流与导体电阻成反比　
(5)用电阻箱代替定值电阻进行实验
