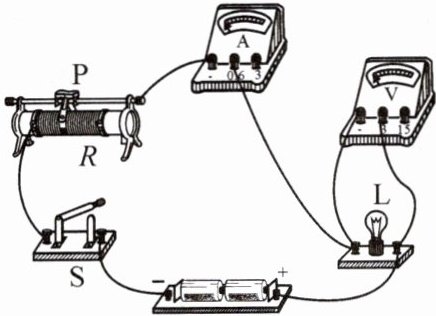

2. 如图所示，电源电压不变。闭合开关，发现灯泡不亮，电流表无示数，电压表有示数且等于电源电压。电路可能存在的故障是(B)


A.灯泡 $L$ 短路
B.灯泡 $L$ 断路
C.滑动变阻器 $R$ 短路
D.滑动变阻器 $R$ 断路

答案： B

3. 如图所示的电路中，闭合开关后一灯亮，另一灯不亮，电流表有示数，电压表无示数，其原因可能是(A)

A.$L_1$ 短路
B.$L_1$ 断路
C.$L_2$ 短路
D.$L_2$ 断路

答案： A

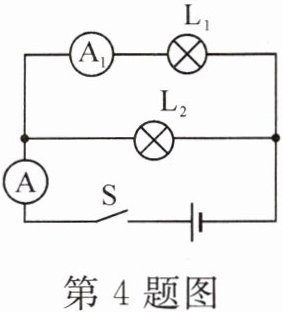

4. 如图所示的电路，闭合开关 $S$ 后，只有一只灯泡发光，两电流表示数相等，关于电路中可能存在的故障，下列说法中正确的是(B)

A.$L_1$ 断路
B.$L_2$ 断路
C.$L_1$ 短路
D.$L_2$ 短路

答案： B

5. 如图所示，小明在探究串联电路电流规律实验中，闭合开关后，两灯均不亮，他用一个电流表去检测电路故障。当电流表接 $A$、$B$ 两点时两灯均不亮；当电流表接 $B$、$C$ 两点时，有一盏灯亮了，产生这一现象的原因可能是(C)


A.$L_1$ 断路
B.$DC$ 间断路
C.$L_2$ 断路
D.电源短路

答案： C

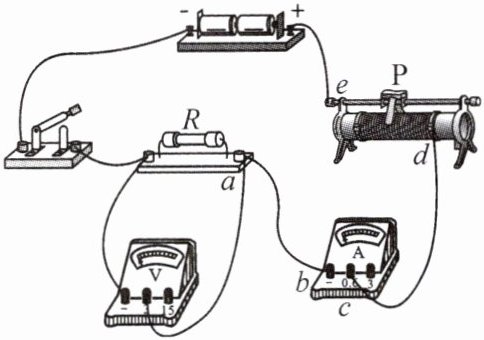

6. 如图所示的电路，将滑动变阻器的滑片 $P$ 移至电阻值最大处，闭合开关，移动滑片 $P$，发现电流表和电压表均无示数。为了排查电路故障，滑片 $P$ 置于某个位置不动，只将与电压表“+”接线柱相连导线的另一端 $a$ 拆下，将其依次连接到 $b$、$c$、$d$、$e$ 接线柱上，发现电流表始终无示数，且只有当连接到 $e$ 接线柱上时电压表有示数。若电路中只有一处故障，则发生的故障是(C)


A.电阻断路
B.电流表断路
C.滑动变阻器断路
D.接线柱 $b$ 或 $c$ 接触不良

答案： C

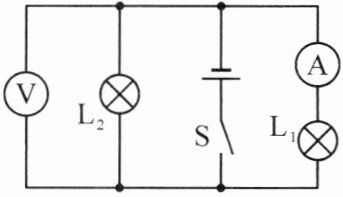

7. 如图所示，电源电压不变，闭合开关，两灯正常发光，电压表和电流表都有示数。一段时间之后，一个电表示数变小，另一个不变，则故障可能是(C)


A.$L_2$ 断路
B.$L_1$ 短路
C.$L_1$ 断路
D.$L_2$ 短路

答案： C

8. (2024·达州)如图所示电路，闭合开关后，整个电路正常工作。其中一盏灯突然熄灭，两只电表示数均变大，则该电路可能发生的故障为(A)


A.$L_1$ 短路
B.$L_2$ 短路
C.$L_1$ 断路
D.$L_2$ 断路

答案： A
