《2025年名校课堂九年级物理上册人教版河南专版》

9. (2024·安阳殷都区期末)如图所示，请在电路图中的“〇”内填上适当的电表符号，使开关 $ S $ 闭合时两电灯都能发光。

答案：

10. (2024·许昌禹州市期中)如图所示，请在“〇”中填上字母 A 或 V 表示电流表或电压表，使电路能正常工作。

答案：

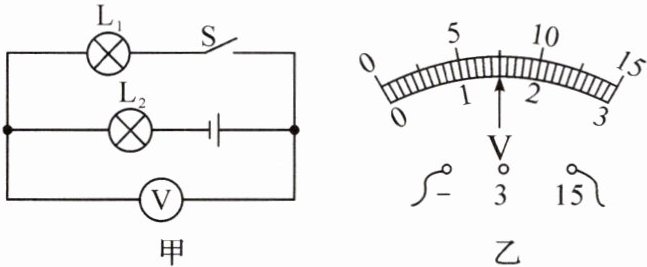

11. 如图甲所示电路，电源电压为 12 V，当 $ S $ 闭合时，电压表的读数如图乙所示，则 $ L_2 $ 两端的电压为 V；当 $ S $ 由闭合改为断开时，电压表示数将(填“变大”“变小”或“不变”)。

答案： 4.5　变大

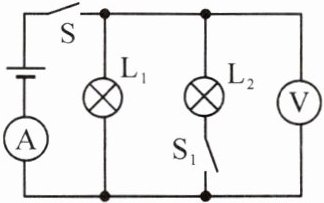

12. 如图所示电路中，电源电压为 3 V 且不变，只闭合开关 $ S $ 时，电流表示数为 0.3 A；当同时闭合开关 $ S $、$ S_1 $ 时，电流表的示数将变大(填“变大”“变小”或“不变”)，此时电压表示数为3 V，通过灯泡 $ L_1 $ 的电流为0.3 A。

答案： 变大　3　0.3

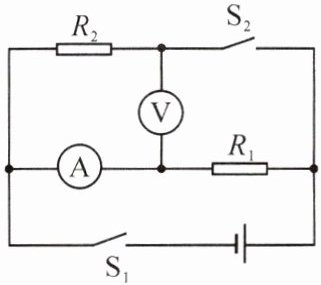

13. 如图所示的电路中，电源电压为 5 V。开关 $ S_1 $ 闭合、$ S_2 $ 断开时，电压表的示数是0 V；同时闭合开关 $ S_1 $、$ S_2 $ 时，电流表的示数是 0.3 A，则通过 $ R_1 $ 的电流是0.3 A，$ R_2 $ 两端的电压是5 V。

答案： 0　0.3　5

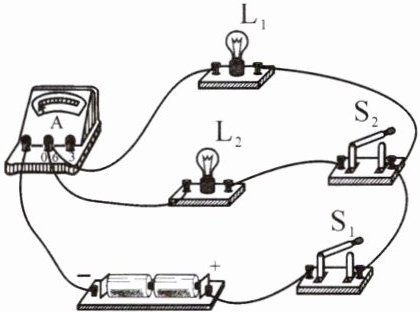

14. (2024·陕西)如图，电源电压不变。闭合开关 $ S_1 $ 和 $ S_2 $，小灯泡 $ L_1 $ 和 $ L_2 $ 均正常发光，电流表有示数。下列分析正确的是 (B)


A.小灯泡 $ L_1 $ 和 $ L_2 $ 串联
B.若断开开关 $ S_2 $，电流表示数会变小
C.若小灯泡 $ L_1 $ 比 $ L_2 $ 亮，原因是 $ L_1 $ 两端的电压比 $ L_2 $ 两端的电压大
D.若只闭合开关 $ S_2 $，电路中只有小灯泡 $ L_2 $ 发光

答案： B

15. (双选)如图所示，电源电压不变，闭合开关 $ S $，两灯均发光，电压表 $ V_1 $ 的示数为 6 V，电压表 $ V_2 $ 的示数为 2 V。下列说法中正确的是 (BD)


A.电源两端电压为 4 V
B.$ L_1 $ 两端电压为 4 V
C.断开开关，只将电压表 $ V_2 $ 换成电流表，则 $ L_1 $ 与 $ L_2 $ 可以实现并联
D.断开开关，将两个电压表都换成电流表，则 $ L_1 $ 与 $ L_2 $ 可以实现并联

答案： BD
