《2025年名校课堂九年级物理上册人教版河南专版》

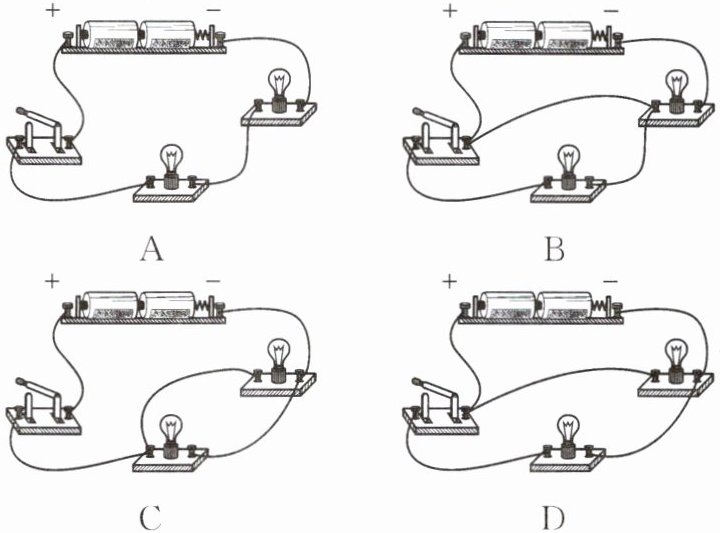

【例 1】在如图所示的四个电路中,开关能够同时控制两盏灯,且两灯并联的是(B)

答案： B

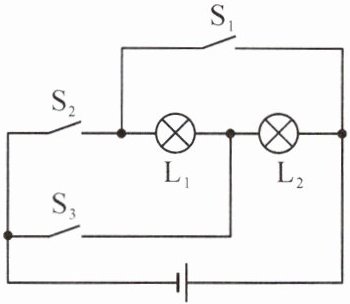

【例 2】如图,下列判断正确的是(D)


A.$S_{1}$ 闭合,$S_{2}$、$S_{3}$ 断开,$L_{1}$、$L_{2}$ 串联
B.$S_{2}$、$S_{3}$ 闭合,$S_{1}$ 断开,$L_{1}$、$L_{2}$ 串联
C.$S_{2}$ 闭合,$S_{1}$、$S_{3}$ 断开,$L_{1}$、$L_{2}$ 并联
D.$S_{1}$、$S_{3}$ 闭合,$S_{2}$ 断开,$L_{1}$、$L_{2}$ 并联

答案： D

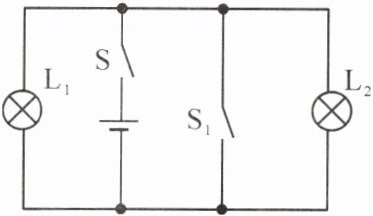

1. 在如图所示的电路中,先闭合开关 $S$,再闭合开关 $S_{1}$,会产生的现象是(C)


A.灯 $L_{1}$、$L_{2}$ 都亮
B.灯 $L_{2}$ 亮,$L_{1}$ 不亮
C.电源被烧坏
D.两灯全烧坏

答案： C

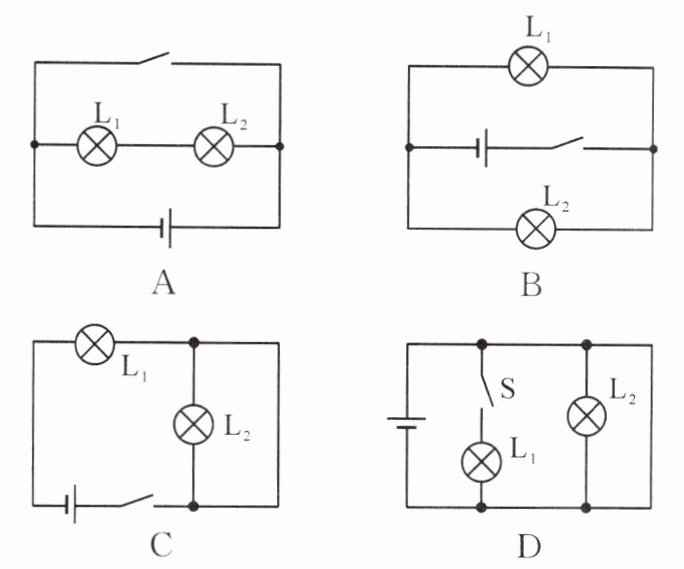

2. 如图所示的电路中,闭合开关后,有一个灯泡被短路的是(B)

答案： B

3. 在参观未成年人法治教育基地时,某同学发现,一处地面上有“沉迷网络”“交友不慎”两个圆形模块。用脚踩其中任意一个模块,与模块连接的电视上就会播放相应的教育短片。下列有关分析正确的是(C)

A.两个模块相当于开关,彼此串联
B.两个模块相当于电源,彼此串联
C.两个模块相当于开关,彼此并联
D.两个模块相当于电源,彼此并联

答案： C

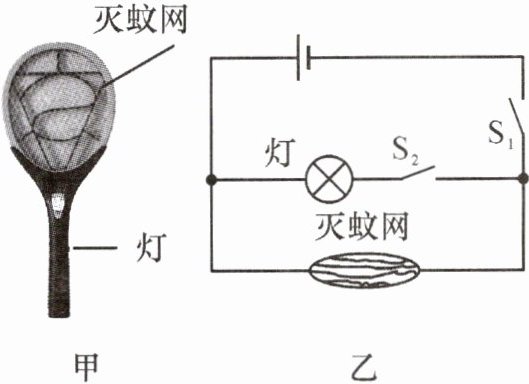

4. 如图甲所示的电蚊拍,具有灭蚊和照明等功能,图乙是其对应的电路图。当开关 $S_{1}$闭合时,只有灭蚊网通电起到灭蚊作用;当开关 $S_{1}$ 和 $S_{2}$(以上两空填“$S_{1}$”“$S_{2}$”或“$S_{1}$ 和 $S_{2}$”)闭合时,灭蚊网与灯都通电,同时起到灭蚊和照明作用。灯和灭蚊网的连接方式是 并联。

答案： $S_{1}$ $S_{1}$ 和 $S_{2}$ 并
