《2025年名校课堂九年级物理上册人教版河南专版》

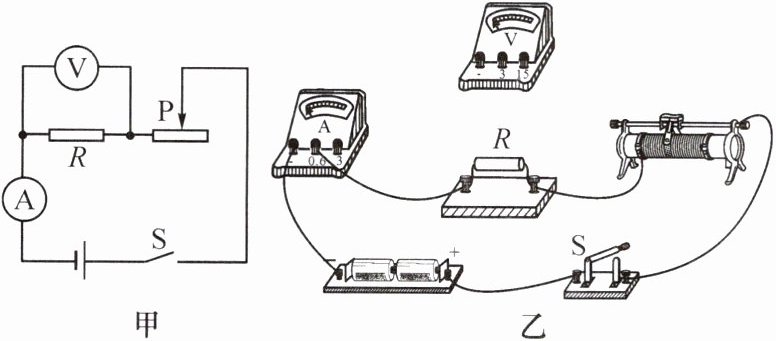

1. 如图甲是小明“探究电流与电压的关系”的实验电路图，其中定值电阻$R = 5\Omega$。


(1) 请根据电路图用笔画线代替导线在图乙中把实物图连接完整，注意导线不能交叉。闭合开关前，滑动变阻器的滑片应调至最右(填“左”或“右”)端。
(2) 在此实验中改变电阻$R$两端的电压是通过改变滑动变阻器接入电路的阻值来实现的。

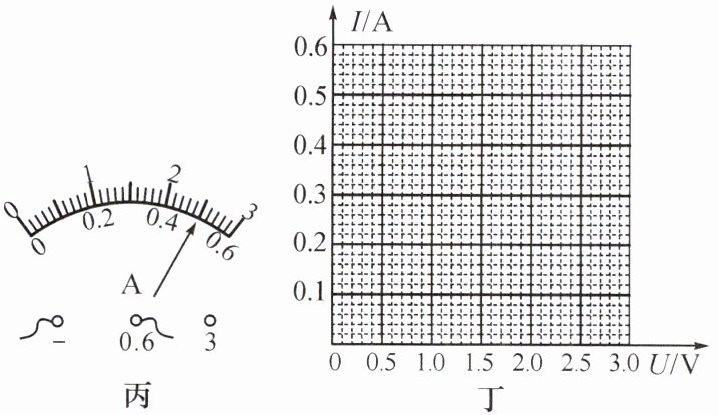

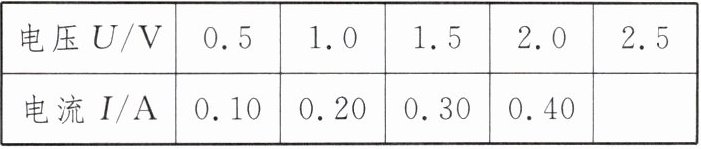

(3) 小明测量并记录了几组电压和电流值如下表。最后一次实验中电流表的示数如图丙所示，此时电流为0.5A。

(4) 请在图丁中画出上表各组数据对应的点，并作出$I - U$图像。
(5) 分析可得实验结论：电阻一定时，通过导体的电流与导体两端的电压成正比。

答案：
1.
(1)右　
(2)滑动变阻器接入电路的阻值　
(3)0.5　

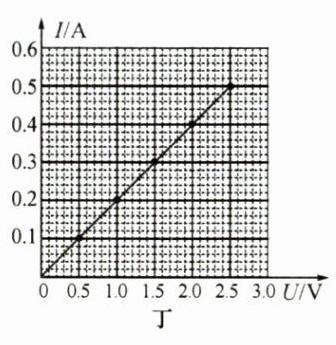

(4)

(5)电阻一定时，通过导体的电流与导体两端的电压成正比

2. 小明准备探究“电流与电阻的关系”。

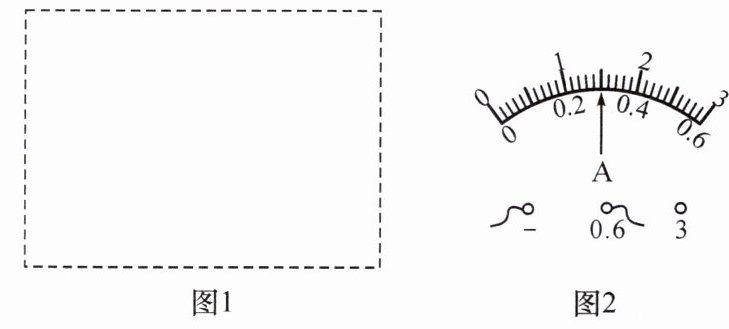

(1) 在图1所示的虚线框内画出此实验的电路图。
(2) 实验时，应保持定值电阻两端电压一定，研究电流与电阻的关系。
(3) 连接电路时，开关应处于断开状态。

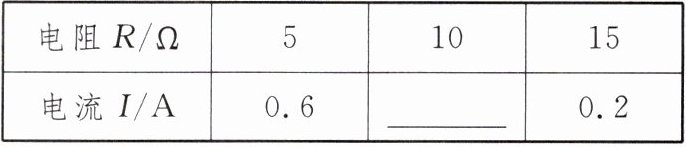

(4) 小明先用$5\Omega$的电阻进行实验，测出一组数据填入下表后，再用$10\Omega$的电阻替换$5\Omega$的电阻接入电路，闭合开关，调节滑动变阻器，当电压表示数为$3V$时，电流表指针位置如图2所示，将电流表示数填入下表中。

(5) 上一步操作中调节滑动变阻器的目的是控制定值电阻两端电压不变。
(6) 再将电阻换成$15\Omega$，重复上述操作。
(7) 分析表格中的数据发现$I$与$R$的乘积不变，可得出结论：电压一定时，通过导体的电流与导体的电阻成反比。

答案：

(1)

(2)定值电阻　
(3)断开　
(4)0.3　
(5)控制定值电阻两端电压不变　
(7)不变　电压　通过导体的电流与导体的电阻成反比

3. 关于电流与电压、电阻的关系的理解，下列说法正确的是(B)

A.对同一导体，它两端的电压与通过它的电流成正比
B.对同一导体，通过它的电流与它两端的电压成正比
C.在电压一定时，导体的电阻与通过它的电流成反比
D.在电流一定时，导体的电阻与它两端的电压成正比

答案： B
