《2025年名校课堂九年级物理上册人教版河南专版》

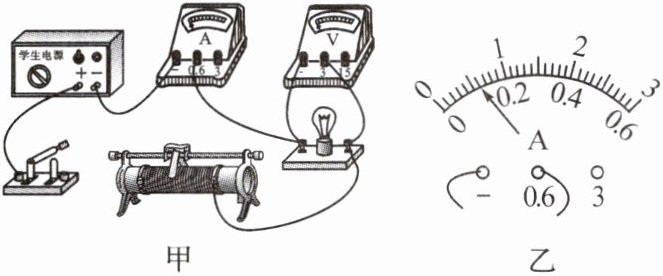

4. (2024·湖北)某小组想测量标有“2.5V 0.3A”的小灯泡在不同工作状态下的电阻,设计了如图甲所示实验电路,电源电压不变。


(1)请用笔画线表示导线将图甲所示实物电路连接完整。
(2)移动滑动变阻器的滑片至最左端后闭合开关,使电路中的电流在开始测量时最小。向另一端移动滑片,观察到当小灯泡两端的电压达到0.42V时开始发光,此时电流表示数如图乙,读数为0.12A。

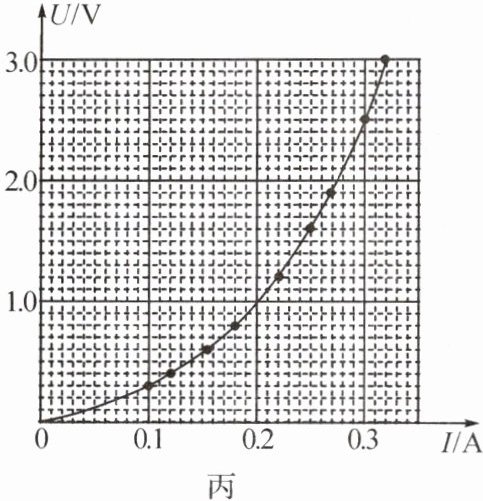

(3)根据实验数据绘制的U-I图像如图丙,小灯泡未发光时电阻可能为 。B
A. 0Ω
B. 3.1Ω
C. 3.5Ω
D. 8.3Ω
(4)随着电流增大,滑动变阻器两端的电压减小,小灯泡的电阻增大,整个电路中的电阻减小。(填“增大”“减小”或“不变”)

答案：
4.
(1)
(2)左 0.12
(3)B
(4)减小 增大 减小

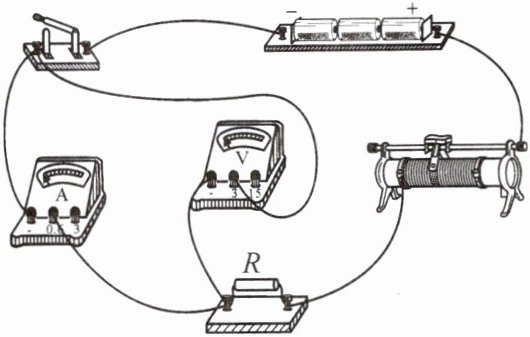

5. 在“伏安法测电阻”的实验中,小亮连接了如图所示电路(电源电压为4.5V,滑动变阻器规格为“50Ω 1A”),正准备实验时,同组的小明发现电路连接错误。

(1)若在错误的电路中,闭合开关后,电压表的指针将不动(填“正向偏转”“反向偏转”或“不动”)。

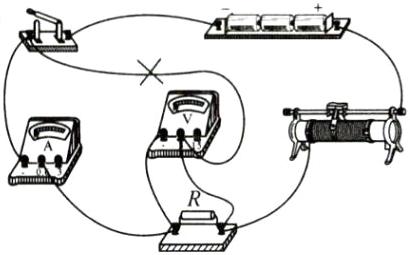

(2)请你在接错的那根导线上打“×”,画出正确的连线。

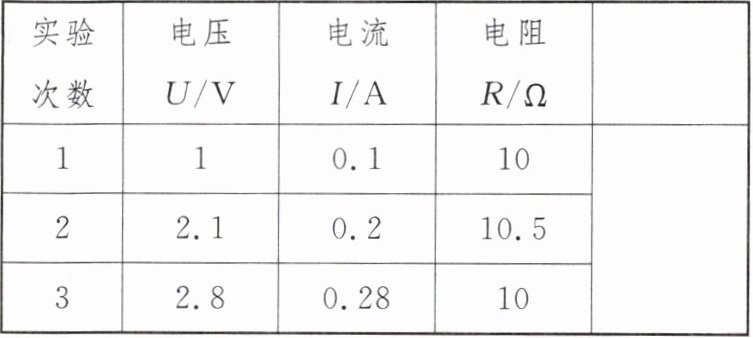

(3)实验中记录的数据如下表,表中第一行的空格处应填写的内容是电阻平均值$\overline{R}/\Omega$
,则阻值R的大小为10.2Ω(结果保留一位小数)。
(4)若换用规格为“20Ω 1A”的滑动变阻器,不能完成表格中的第1次实验。

答案：
5.
(1)不动
(2)
(3)电阻平均值$\overline{R}/\Omega$ 10.2
(4)1

6. 【教材素材】

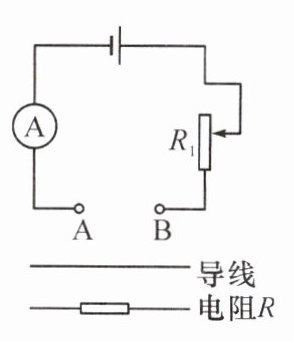

某科技创新小组制作了一个直接测量电阻阻值的仪器,称之为欧姆表,连接的电路如图,在A与B之间连接导线,调节滑动变阻器$ R_1 $,使电流表示数为0.6A(即最大测量值),把电流表的“0.6A”刻度线标为“0Ω”;保持滑动变阻器$ R_1 $不变,当在A、B之间接一阻值为10Ω的电阻时,电流表示数为0.3A。此时滑动变阻器$ R_1 $的接入阻值为10Ω,把“10Ω”数值标在电流表刻度“0.3A”处;据此原理,通过计算可把电流表刻度改为相应的电阻值,则在电流表刻度为“0.02A”处应标的电阻值是 290 Ω

答案： 6.10 290
