《2025年名校课堂九年级物理上册人教版河南专版》

1. 能改变接入电路中电阻大小的元件叫作变阻器。

答案： 1. 电阻大小

2. 滑动变阻器是通过改变接入电路中电阻丝的长度来改变接入电路中电阻的大小的；在电路图中用符号表示。

答案：
2. 长度

3. 滑动变阻器一般串联在电路中，连入一个上接线柱与一个下接线柱；在电路中开关闭合前，应使其连入的阻值最大。

答案： 3. 串 上 下 最大

1. 如图所示是实验室常用的一种滑动变阻器。关于该滑动变阻器的构造，下列说法正确的是(B)

A.金属杆是绝缘体，瓷筒是导体
B.瓷筒上缠绕的每一圈线圈之间应彼此绝缘
C.它在电路图中的符号是
D.它是通过改变接入电路中导体的横截面积来改变电阻大小的

答案： 1. B

2. 滑动变阻器的滑片上有一个铭牌，铭牌上标有电流和电阻值，如图所示，其中“50Ω”表示该滑动变阻器的最大阻值为50Ω，“1.2A”表示该滑动变阻器允许通过的最大电流为1.2A。

答案： 2. 该滑动变阻器的最大阻值为50Ω 该滑动变阻器允许通过的最大电流为1.2A

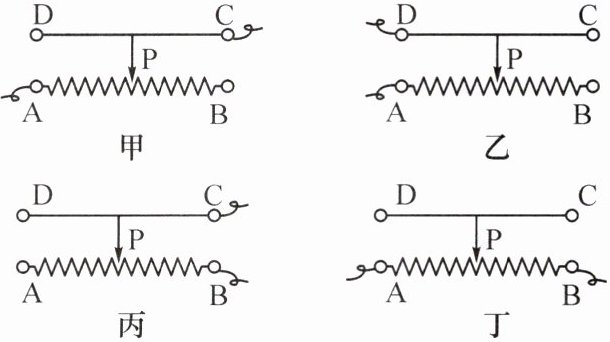

3. 【教材习题改编】如图所示，当滑片P向左移动时，滑动变阻器连入电路的电阻如何变化？
图甲接入电路中的电阻变小；图乙接入电路中的电阻变小；图丙接入电路中的电阻变大；图丁接入电路中的电阻不变。(填“变大”“变小”或“不变”)

答案： 3. 变小 变小 变大 不变

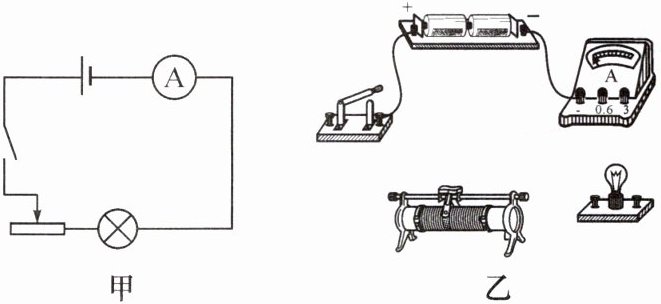

4. 小华同学按照图甲所示的电路图使用滑动变阻器改变小灯泡的亮度，并且用电流表测量电路中的电流。

(1)按照电路图甲连接对应的实物图乙(电流表选0～3A的测量范围)。
(2)接通电路前应将滑动变阻器的滑片放在最左端(填“最左端”或“最右端”)，这样操作的目的是保护电路。
(3)若该同学要使小灯泡由暗变亮，则他应将滑片向右(填“左”或“右”)移动。
(4)若另一个同学在做实验时发现无论向哪边移动滑片时灯泡的亮度都不变，并且一直很亮，则最有可能的原因是滑动变阻器接入电路的是上面两个接线柱。

答案：
4.
(1)
(2)最左端 保护电路
(3)右
(4)滑动变阻器接入电路的是上面两个接线柱

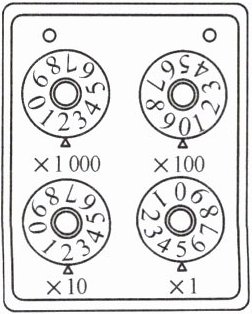

5. 如图所示电阻箱的示数为2025Ω，此电阻箱能接入电路中的最大阻值是9999Ω。

答案： 5. 2025 9999
