《2025年名校课堂九年级物理上册人教版河南专版》

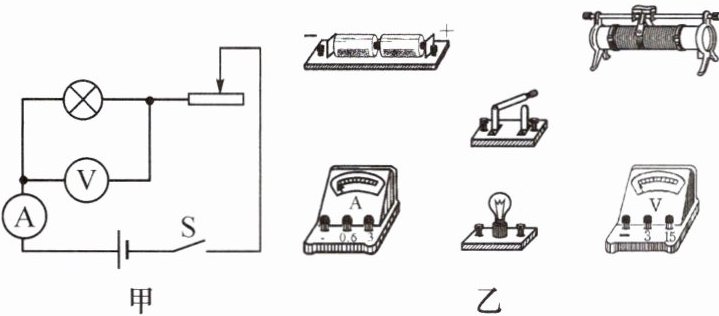

1. 根据如图甲所示的电路图，用笔画线代替导线，将图乙中的实物元件连接起来。(导线不可交叉，注意选择正确的测量范围)

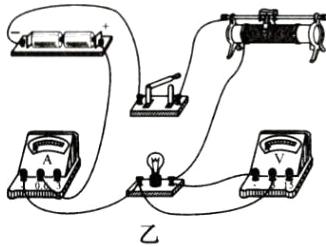

答案：

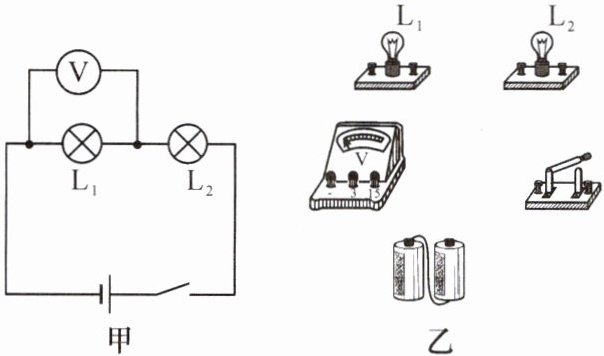

2. 根据如图甲所示的电路图，用笔画线代替导线，将图乙中的实物图连接起来。(小灯泡正常工作时的电流大约为 0.3 A)

答案：

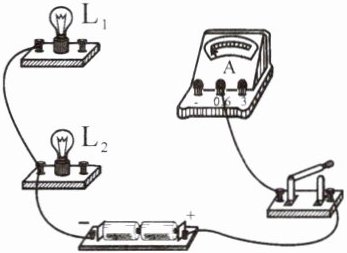

3. (2023·贵州)如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：两灯并联，电流表测通过灯 $ L_1 $ 的电流，开关控制整个电路，导线不能交叉。

答案：

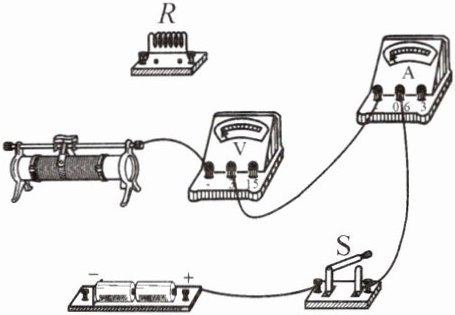

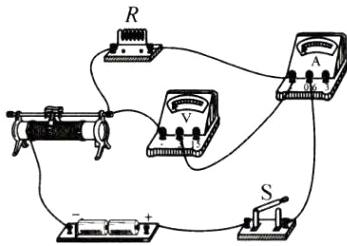

4. 用笔画线代替导线将电路补充完整，使滑动变阻器滑片向右移动时电阻增大，电压表测电阻 $ R $ 两端的电压。

答案：

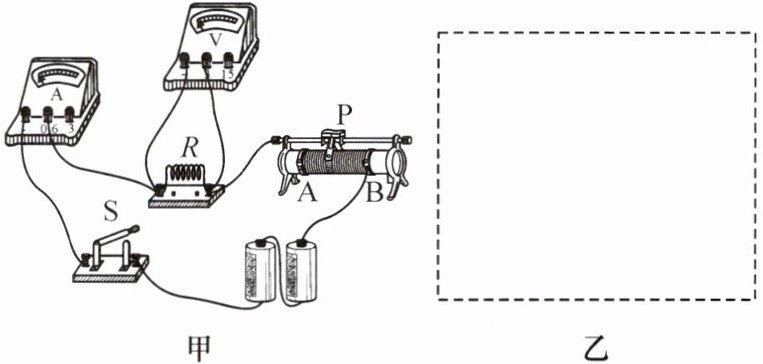

5. 请你根据如图甲所示的实物图，在如图乙所示的虚线框中画出对应的电路图。

答案：

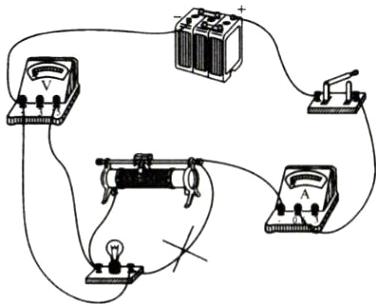

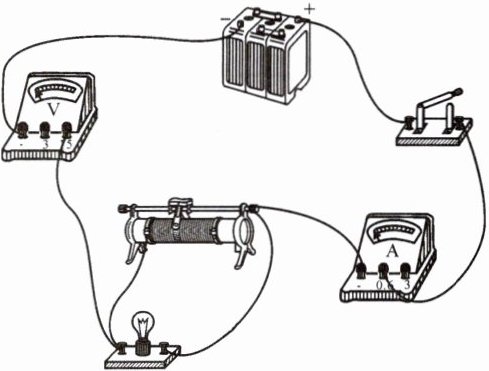

6. 如图所示是某实验小组连接的实验电路，其中有一根导线连接错误，请你在错误的导线上画“×”，并在图中改正(导线不能交叉)。改正后使得电流表测量通过小灯泡的电流，电压表测量小灯泡两端的电压，调节滑动变阻器能改变通过小灯泡的电流。

答案：

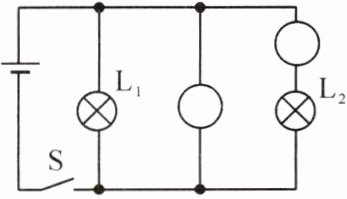

7. 在如图所示电路的“〇”中填入电表符号，使之成为正确的电路图。

答案：

8. (2024·南阳卧龙区期中)如图所示，请将电源、电流表和电压表分别填入图中的空缺处。要求：闭合开关 $ S $，定值电阻 $ R_1 $ 与滑动变阻器 $ R_2 $ 串联，电压表测 $ R_2 $ 两端电压。

答案：
