《2025年名校课堂九年级物理上册人教版河南专版》

1. 同学们了解一些常见电现象的电流、电压,对我们处理一些问题是有益处的,如手机通话时的电流约为150mA=0.15A,天空产生闪电时电压约为10⁷V=10⁴kV。

答案： 0.15 10⁴

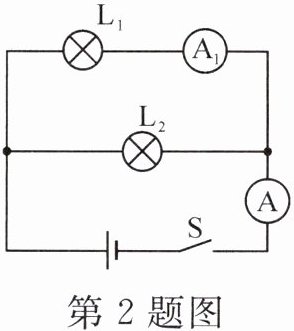

2. 如图所示,已知电流表A₁的读数为0.1A,电流表A的读数为0.3A,则通过灯L₂的电流为0.2A,如果灯L₂突然断路,电流表A(填“A”或“A₁”)的示数会变小。

答案： 0.2 A

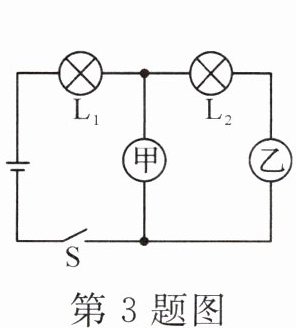

3. 如图所示,当开关S闭合后,要使两只灯泡L₁和L₂均发光,甲表是电压表,乙表是电流表。(填“电流表”或“电压表”)

答案： 电压表 电流表

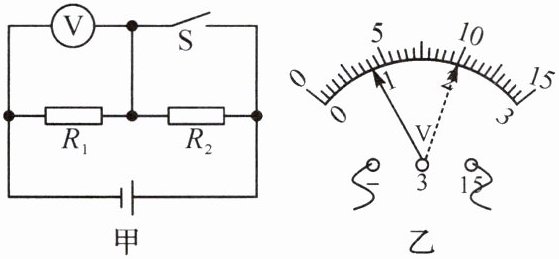

4. (2024·开封期中)如图甲所示的电路中,开关S断开时,电压表指针偏转如图乙实线指针所示;开关S闭合时,电压表指针偏转如图乙虚线指针所示:则电源电压为10V;当S断开时,R₂两端的电压为6V。

答案： 10 6

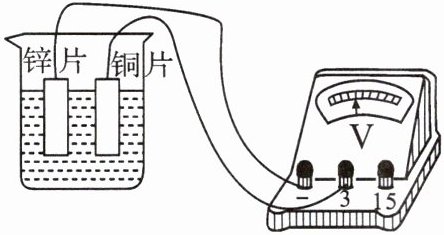

5. 如图所示,在烧杯中加入盐水,将铜片和锌片放在盐水中,组成一个自制电池。用电压表测量这个自制电池的电压,则铜片(填“铜片”或“锌片”)相当于电源的正极,判断的依据是电压表指针正向偏转,说明与电压表正接线柱相连的是电池的正极。

答案： 铜片 电压表指针正向偏转,说明与电压表正接线柱相连的是电池的正极

6. 下列数据中,最接近实际的是(D)

A.实验时小灯泡正常发光的电流是20mA
B.家用空调工作时的电流是50A
C.一节新干电池的电压约为15V
D.我国家庭电路的电压为220V

答案： D

7. 如图所示电路中,电压表测量的是(B)

A.电源两端电压
B.定值电阻R两端电压
C.灯泡L两端电压
D.以上答案都不对

答案： B

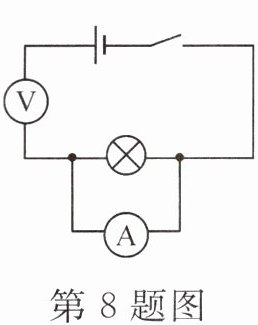

8. 将完好的电流表、电压表、小灯泡连接成如图所示的电路,各处接触良好。当开关闭合后,会出现(A)

A.电压表指针明显偏转
B.电流表指针明显偏转
C.小灯泡发光
D.电源被烧坏

答案： A

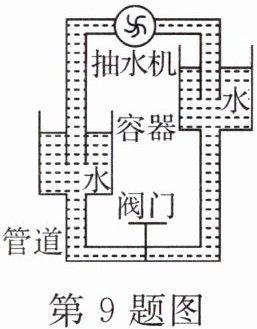

9. (双选)类比是研究物理问题的常用方法。如图所示,两容器中的水在抽水机的作用下不断从低处抽运到高处,从而在管道中形成了水流。可以将电路中形成电流的情境与上述情境做类比。下列类比合理的是(CD)

A.电路中的导线可以类比管道中的水
B.电路中的用电器可以类比抽水机
C.电路中的开关可以类比管道上的阀门
D.电源两端的电压可以类比两容器水面间的水压

答案： CD
