《2025年名校课堂九年级物理上册人教版河南专版》

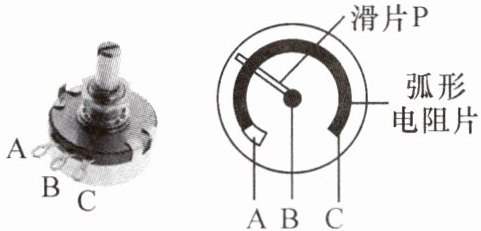

6. 电位器(如图所示)与滑动变阻器相比，外形不同，但原理都是通过改变接入电路的导体的长度来改变其接入电路的电阻。若图中电位器的A、B两接线柱连入电路，则连入电路的弧形电阻片是AP(填“AP”“PC”或“AC”)段，当转轴顺时针旋转时，它连入电路的电阻将变大(填“变大”“变小”或“不变”)。

答案： 6. 长度 AP 变大

7. (2024·自贡)如图所示是滑动变阻器的结构示意图，当滑片P向右移动时，要使连入电路中的电阻变大，应选择的接线柱为(D)

A.A和B
B.B和C
C.B和D
D.A和D

答案： 7. D

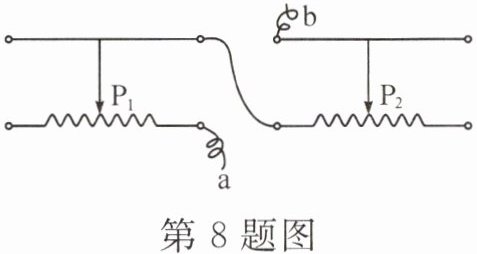

8. 将两个滑动变阻器按如图所示的方式连接，如果把a、b两根导线接入电路中，要使这两个变阻器接入电路中的总电阻最大，滑片放置的方式应是(D)

A.P₁放在最右端，P₂放在最右端
B.P₁放在最左端，P₂放在最左端
C.P₁放在最右端，P₂放在最左端
D.P₁放在最左端，P₂放在最右端

答案： 8. D

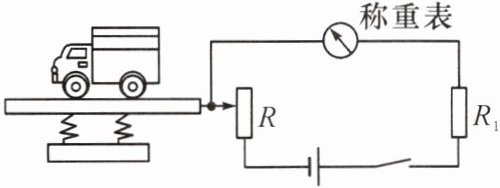

9. 如图所示是小明同学结合所学物理知识设计的一种测重力的装置的示意图，R是滑动变阻器，R₁为定值电阻。
(1)图中的称重表是电流(填“电压”或“电流”)表。
(2)闭合开关，当测量的物体重力增加时，滑片将向下(填“上”或“下”)移动，R接入电路的电阻变小，通过电路的电流将变大，称重表的示数将变大(后三空填“变大”“变小”或“不变”)。
(3)定值电阻R₁在电路中的作用是保护电路。

答案： 9.
(1)电流
(2)下 变小 变大 变大
(3)保护电路

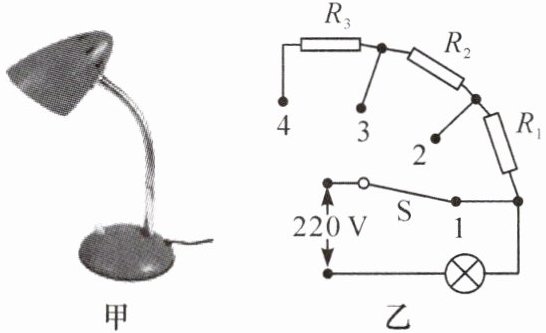

10. 如图所示是一种可以调节亮度的台灯及其原理图。其中R₁、R₂、R₃是粗细和长短都相同的同种材料制成的电阻。台灯工作时开关接触触点1、2、3、4中的任一个，灯都发光，只是亮度有所变化。若要灯最暗，开关应接触触点4(填“1”“2”“3”或“4”)，此时接入电路中的电阻相当于变长(填“长”或“短”)了，电阻阻值变大(填“变大”或“变小”)。

答案： 10. 4 长 变大

11. 如图所示，甲、乙为滑动变阻器接入电路的两种方式，滑片P向左移动时，变阻器接入电路的电阻变化情况是(A)

A.甲、乙都增大
B.甲、乙都减小
C.甲增大，乙减小
D.甲减小，乙增大

答案： 11. A

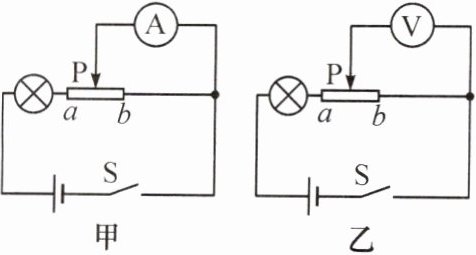

【变式】在如图甲所示的电路中，滑动变阻器连入电路的电阻丝是aP段；在如图乙所示的电路中，滑动变阻器连入电路的电阻丝是ab(以上两空填“aP”“Pb”或“ab”)段。图乙中当滑片向右滑动时，灯泡亮度不变(填“变亮”“变暗”或“不变”)。

答案： [变式] aP ab 不变
