《2025年名校课堂九年级物理上册人教版河南专版》

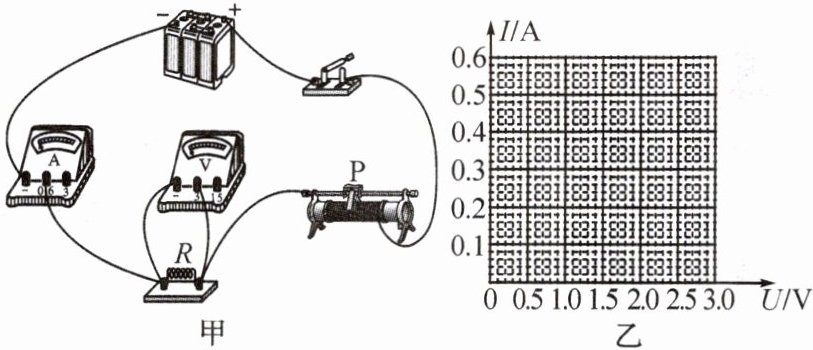

10. (2024·郑州高新区期末)如图甲为小俊和小红探究电流与电压关系的实验。


(1)正确连接电路，闭合开关后，发现电流表有示数，电压表无示数，则电路可能出现的故障是电阻R短路。

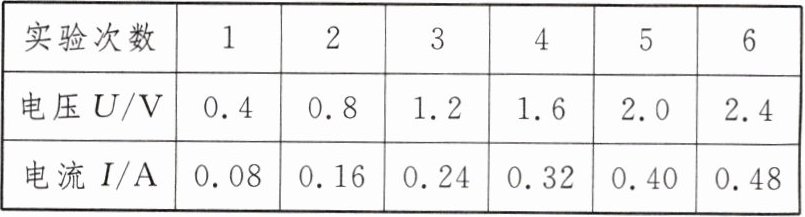

(2)排除故障后，测量出的数据如表，请在图乙的坐标纸中描点画出I-U图像。
(3)他们分析图像后得出结论：电阻一定时，通过导体的电流与导体两端的电压成正比。
(4)为了使结论具有普遍性，他们应该进行的操作是换用不同的定值电阻重复前面的实验。
(5)该实验中所用的定值电阻的阻值为5Ω。

答案：
10.
(1)电阻R短路　
(2)
(3)通过导体的电流与导体两端的电压成正比　
(4)换用不同的定值电阻重复前面的实验　
(5)5

11. (2024·郑州中原区期末)小明在“测量小灯泡电阻”的实验中，准备的器材有干电池、小灯泡(正常工作电压为2.5V)、滑动变阻器、电流表、电压表、开关及导线若干。

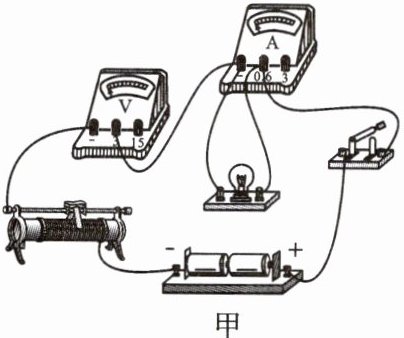

(1)连接好如图甲所示电路后，检查发现电路中有一根导线连接错误。请你在错误的导线上画“×”，并补画出正确的导线(导线之间不能交叉)。
(2)正确连接电路后，闭合开关，调节滑片，电压表的示数如图乙所示为2V，为测量小灯泡正常发光时的电阻，应将滑片向右(填“左”或“右”)端移动。
(3)通过移动滑动变阻器的滑片进行多次测量，记录数据，并绘制I-U图像如图丙所示，由此可得小灯泡正常发光时的电阻为10Ω。
(4)小明认为不能利用图甲的装置探究电流与电压的关系。理由是灯泡的电阻随温度的升高而增大。

答案：
11.

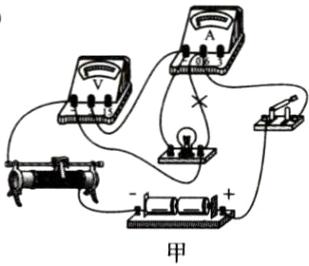

(1) 　
(2)2　右　
(3)10　
(4)灯泡的电阻随温度的升高而增大

12. 在城市交通中，电动自行车超载行驶会严重影响行车安全。为此，学校物理兴趣小组设计了一个简易超载报警系统，其原理图如图所示，当通过报警器的电流达到或超过0.4A时，报警器（其电阻不计）将自动报警。电路中的电源电压为6V，定值电阻$R_{0}=60Ω$，电阻R的阻值与其所受压力F的关系为$R=60 - 0.04F(Ω)$，求：
（1）当$F = 0$时，通过R的电流。
（2）当电路触发报警时，电阻R受到的最小压力F。

答案： 12.解:
(1)当F=0时，R=60Ω
　通过R的电流：
　I=U/R=6V/60Ω=0.1A
(2)当电路触发报警时，干路电流Iₐ=0.4A
　通过R₀的电流：I₀=U/R₀=6V/60Ω=0.1A
　通过R的电流：
　Iᵣ=Iₐ-I₀=0.4A-0.1A=0.3A
　此时R的阻值：R'=U/Iᵣ=6V/0.3A=20Ω
　根据R=60-0.04F可知，
　此时电阻R受到的压力F=1000N。
