《2025年名校课堂九年级物理上册人教版河南专版》

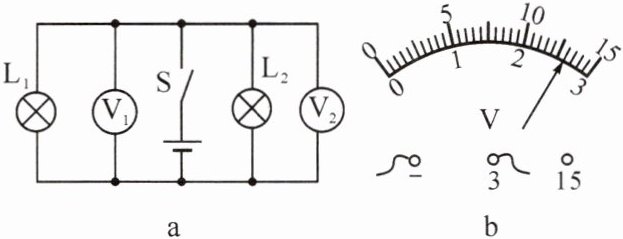

4. 如图a所示电路中,闭合开关后,电压表V₁的示数如图b所示,则电压表V₁的示数为2.6V,电压表V₂的示数为2.6V,电源电压为2.6V。

答案： 4.2.6　2.6　2.6

5. 【教材习题改编】如图,闭合开关后,灯泡L₂比L₁亮,电压表V的示数为4.5V,下列说法正确的是(B)


A.V₁的示数大于4.5V
B.V₁的示数等于4.5V
C.V₂的示数小于4.5V
D.V₂的示数大于4.5V

答案： 5.B

6. 在一个由电源、开关、导线和两个小灯泡组成的电路中,用电压表测量时发现,两个小灯泡两端的电压相等,则两个小灯泡的连接方式(C)

A.一定是并联
B.一定是串联
C.可能是串联,也可能是并联
D.无法判定

答案： 6.C

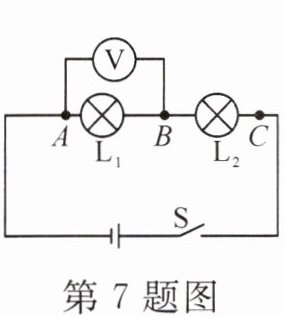

7. (双选)“探究串联电路中电压的规律”的实验电路如图所示。关于此实验的探究过程,下列说法合理的是(AD)

A.为了使探究得出的结论具有普遍意义,L₁、L₂应该选择不同规格的小灯泡
B.在测量L₁两端的电压时,闭合开关后,发现电压表示数为0,可能是L₁断路
C.测出L₁两端的电压后,只需将与A点相连的导线改接到C点,就可以进一步得出L₂两端的电压
D.根据实验结论可以判断出:若电路中两灯两端电压不相同,则两灯一定串联

答案： 7.AD

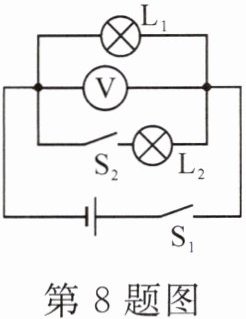

8. 如图所示的电路,电源电压保持不变,当开关S₁、S₂闭合时,L₁、L₂都亮,电压表的示数为3V,再将开关S₂断开时,电压表的示数将(C)

A.增大到6V
B.减小到1.5V
C.保持3V不变
D.减小为0

答案： 8.C

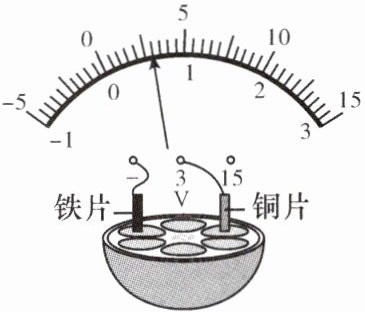

9. (2024·淮安)取一个橙子,把铜片和铁片分别插入其中,制成一个水果电池。

(1)如图所示,用电压表测量电压,该水果电池的电压为0.6V,水果电池是将化学能转化为电能。
(2)该水果电池的正极是铜片(填“铁片”或“铜片”)。
(3)为获得更高的电压,可以将多个水果电池串联。

答案： 9.
(1)0.6　化学　
(2)铜片　
(3)串

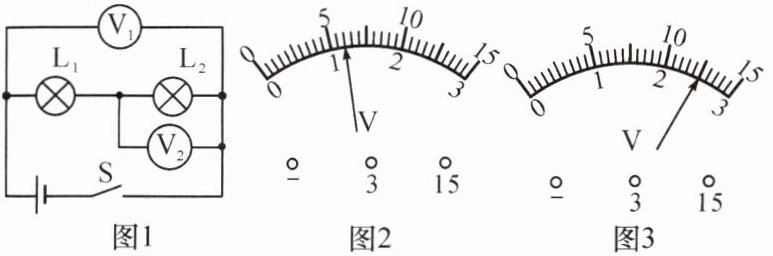

10. 如图1所示的电路中,当开关闭合后,V₁和V₂的指针偏转均如图2所示。则小灯泡L₁两端的电压是4.8V,小灯泡L₂两端的电压是1.2V。

【变式】若开关闭合后,V₁和V₂的示数分别如图2和图3所示。则小灯泡L₁两端的电压是3.5V,小灯泡L₂两端的电压是2.5V。

答案： 10.4.8　1.2 [变式]　3.5　2.5
