《2025年名校课堂九年级物理上册人教版河南专版》

考点3 串、并联电路中电流的规律

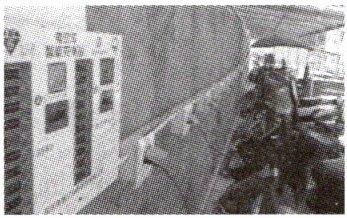

9. (2024·许昌禹州市期中)为解决电动车充电难、充电安全问题，许多小区和单位安装了智能充电桩，如图所示。充电过程中的电动自行车相当于电路中的用电器(填“电源”或“用电器”)，充电的电动自行车越多，干路的电流越大(填“越大”“越小”或“不变”)。

答案： 9. 用电器 越大

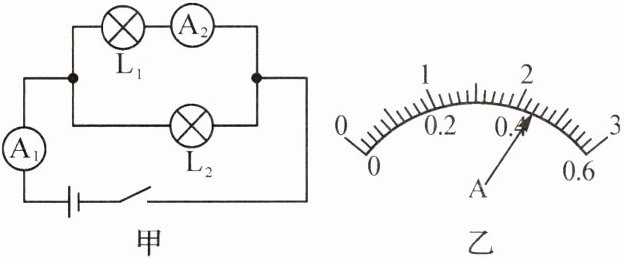

10. (2024·安阳殷都区期末)如图甲所示电路，闭合开关，电流表A₁与A₂的指针位置都如图乙所示，则电流表A₁所使用的测量范围为0～3 A，示数是2.2A；通过灯L₂的电流大小是1.76A。

答案： 10. 0～3 A 2.2 1.76

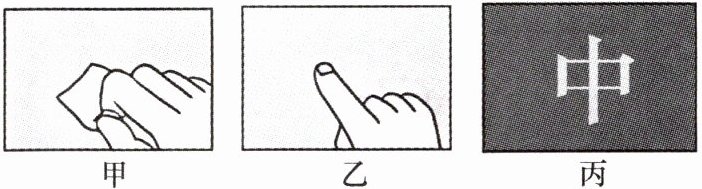

11. (2024·淄博)小明模拟静电复印原理。他先用丝绸快速摩擦整块塑料板(图甲)，使塑料板带电，再用手指在塑料板上写了一个“中”字(图乙)，然后在塑料板上均匀地撒上一层细小干木屑，将塑料板缓慢竖起，在重力作用下干木屑下落，“中”字就在塑料板上显现出来了(图丙)，“中”字能显现出来的原因：一是摩擦过的塑料板能吸引轻小物体，二是人体是导体。

答案： 11. 带电 吸引轻小物体 人体是导体

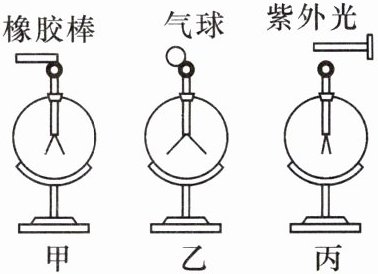

12. (2023·威海)用毛皮摩擦过的橡胶棒接触不带电的验电器金属球后，金属箔张角如图甲所示；接着用毛皮摩擦过的气球再接触金属球，金属箔张角变大，如图乙所示；然后用短波紫外光照射但不接触金属球，金属箔张角如图丙所示，此时金属球中的某种电荷“逃”到了空气中。下列推断错误的是(C)


A.图甲中瞬间电流方向是由验电器到橡胶棒
B.图乙中摩擦过的气球带负电
C.图丙中金属箔张角变小是因为它们相互吸引
D.图丙中从金属球“逃”出的是电子

答案： 12. C

13. (2024·青海)在火箭与导弹领域，手工制造固体燃料依然十分重要，火药雕刻技术也直接决定了一个国家武器装备的国防实力。首先它对精度的要求极高，又因为固体燃料极其敏感，静电、不合理的摩擦，甚至刀具触碰到金属壳等都能导致其燃爆。以徐立平为代表的“大国工匠”以精湛的火药雕刻技术让一件件大国重器华丽绽放。结合以上材料，下列措施中能有效防止静电的是(B)
①刀具触碰到金属壳
②佩戴防静电腕带
③触摸导静电棒释放静电
④必须穿防静电服

A.①②③
B.②③④
C.①②④
D.①③④

答案： 13. B
