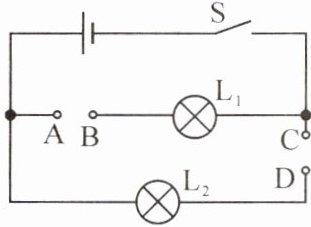

5. 如图所示,$L_{1}$、$L_{2}$ 是两个相同的小灯泡,$A$、$B$、$C$、$D$ 是四个接线柱,若用导线将 $A$、$B$ 和 $C$、$D$ 分别连接起来,则 $L_{1}$、$L_{2}$ 是 并联的,若用导线只将 $B$、$D$ 连接起来,则 $L_{1}$、$L_{2}$ 是 串联的,用导线只将 A、C连接是绝对不允许的。

答案： 并 串 A、C

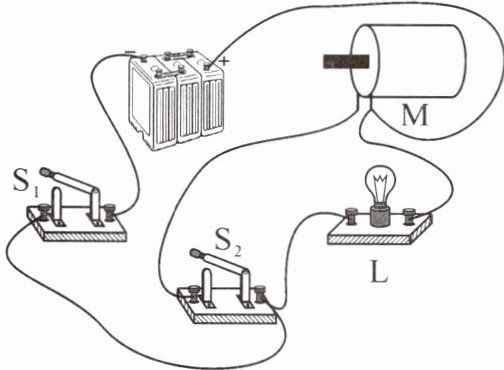

6. 将灯泡 $L$ 和电动机 $M$ 接入如图所示的电路中,下列说法中正确的是(D)


A.开关 $S_{1}$ 只控制灯泡 $L$
B.开关 $S_{2}$ 只控制灯泡 $L$
C.先闭合 $S_{1}$,再闭合 $S_{2}$ 时,灯泡 $L$ 短路
D.同时闭合 $S_{1}$、$S_{2}$,灯泡 $L$ 和电动机 $M$ 并联

答案： D

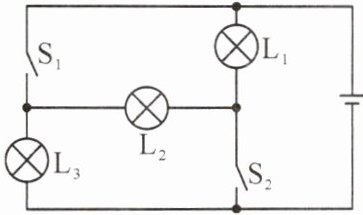

7. (2024·洛阳伊滨区期中)如图所示,下列判断错误的是(C)


A.$S_{1}$、$S_{2}$ 都闭合时,$L_{1}$、$L_{2}$、$L_{3}$ 并联
B.$S_{1}$、$S_{2}$ 都断开时,$L_{1}$、$L_{2}$、$L_{3}$ 串联
C.$S_{1}$ 断开,$S_{2}$ 闭合时,$L_{2}$、$L_{3}$ 并联后再与 $L_{1}$ 串联
D.$S_{1}$ 闭合,$S_{2}$ 断开时,对 $L_{1}$、$L_{2}$ 形成短路

答案： C

8. 关于如图所示电路的判断,正确的是(D)


A.只闭合开关 $S_{1}$ 时,灯泡 $L_{1}$、$L_{3}$ 并联
B.只闭合开关 $S_{2}$ 时,灯泡 $L_{2}$、$L_{3}$ 并联
C.只闭合开关 $S_{2}$、$S_{3}$ 时,灯泡 $L_{2}$、$L_{3}$ 串联
D.闭合所有开关时,灯泡 $L_{1}$、$L_{2}$ 并联,$L_{3}$ 被短路

答案： D

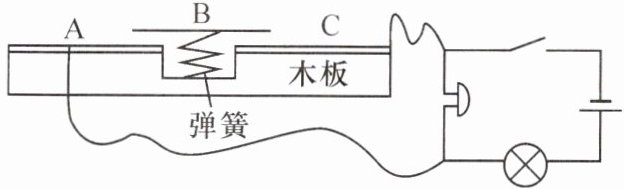

9. 【教材习题改编】如图是具有报警功能的文物展示台,该展示台由木板、弹簧、金属片 $A$、$B$、$C$ 和报警电路组成,其中,弹簧上的金属片 $B$ 相当于 开关,当闭合图中开关并把物品放在展示台上时,金属片 $B$ 与金属片 $A$、$C$ 接触,这时灯 亮(填“亮”或“不亮”),电铃 不响(填“响”或“不响”)。

答案： 开关 亮 不响

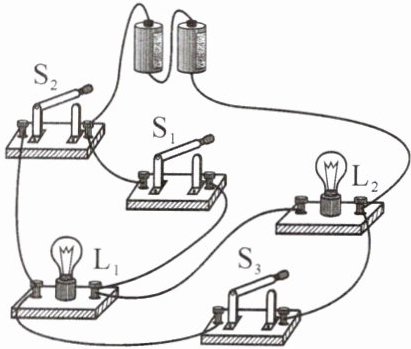

10. 如图所示,在电路中要使电灯 $L_{1}$ 和 $L_{2}$ 串联,应只闭合开关 $S_{2}$;要使电灯 $L_{1}$ 和 $L_{2}$ 并联,应只闭合开关 $S_{1}$、$S_{3}$;同时闭合开关 $S_{1}$、$S_{2}$、$S_{3}$ 时,电路为 短路(填“通路”“断路”或“短路”)状态。

答案： $S_{2}$ $S_{1}$、$S_{3}$ 短路
