《2025年名校课堂九年级物理上册人教版河南专版》

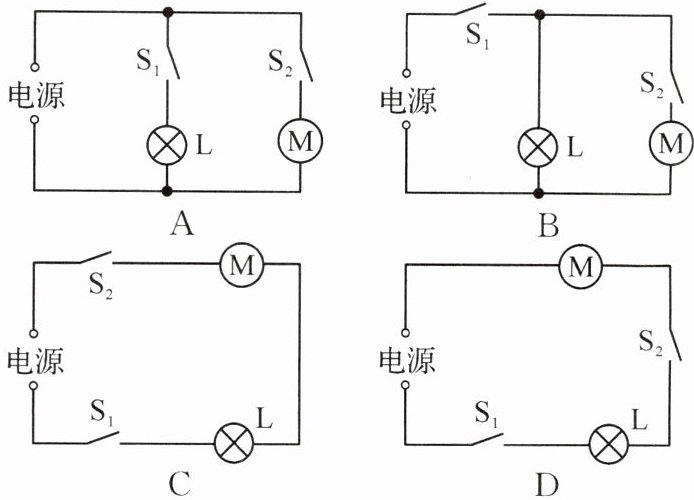

1. (2024·无锡)电冰箱冷藏室中的照明灯 L 由门控开关 $ S_1 $ 控制, 压缩机 (电动机) 由温控开关 $ S_2 $ 控制, 要求照明灯和压缩机既能单独工作又能同时工作, 下列电路中符合上述要求的是 (A)
]

答案： A

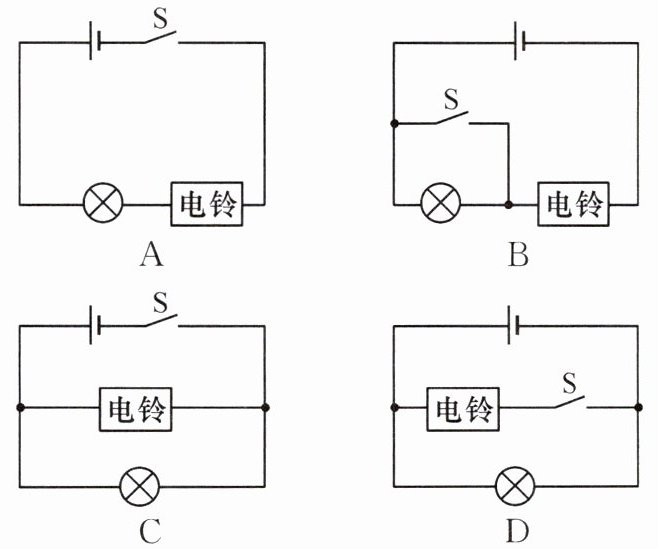

2. (2024·天津)某兴趣小组要为居家老人设计一个“应急呼叫器”电路, 要求: 开关断开时, 电灯和电铃均不工作; 开关闭合时, 灯亮铃响, 即使电灯因断路不亮, 电铃仍可工作。如图所示的电路中, 符合设计要求的是 (C)

答案： C

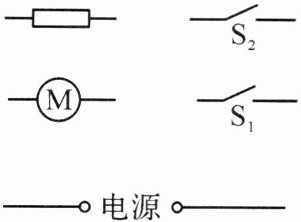

3. (2024·洛阳期末)电吹风的主要工作元件是发热丝 ( )、电风扇 ( ) 及开关。闭合开关 $ S_1 $, 电吹风吹出冷风; 若同时还闭合 $ S_2 $, 电吹风吹出热风; 若只闭合 $ S_2 $, 电吹风不吹风也不发热。请用笔画线代替导线, 完成电路设计。
]

答案：

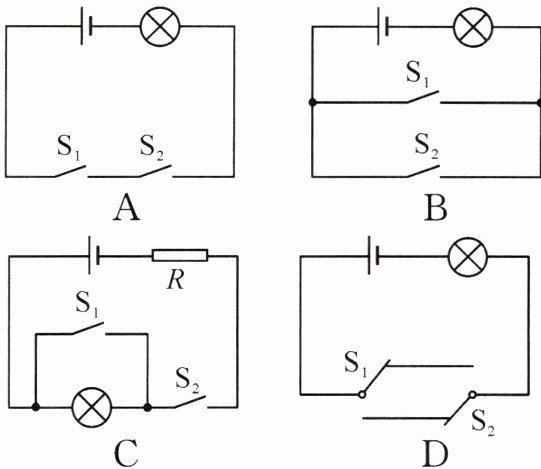

4. (2023·呼和浩特)多控开关常用于家庭电路和商场楼宇中, 以实现多个开关对同一用电器的独立控制。装修房子的小沈, 在设计楼梯照明电路时, 希望通过楼上楼下两个开关, 随时独立操控灯泡亮灭, 下列电路图中符合要求的是 (D)
]

答案： D

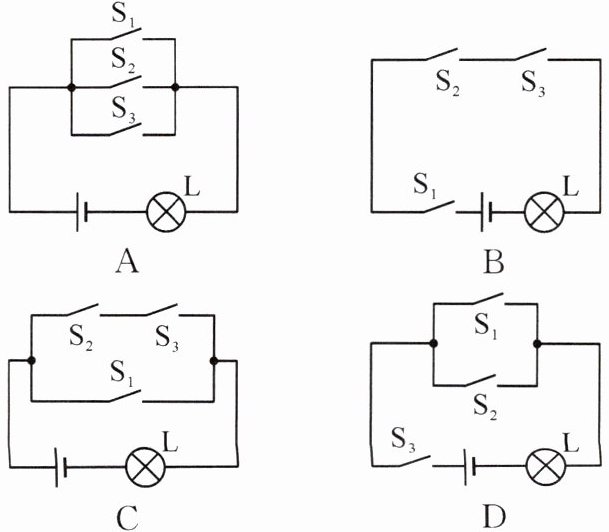

5. (2024·枣庄)常用智能手机是通过指纹开关 $ S_1 $ 或密码开关 $ S_2 $ 来解锁的, 若其中任何一种方式多次解锁失败, 锁定开关 $ S_3 $ 均会断开而暂停手机解锁功能, 开关 $ S_3 $ 将在一段时间后自动闭合而恢复解锁功能。若用灯泡 L 发光模拟手机解锁成功, 则图中符合要求的模拟电路是 (D)
]

答案： D
