《2025年名校课堂九年级物理上册人教版河南专版》

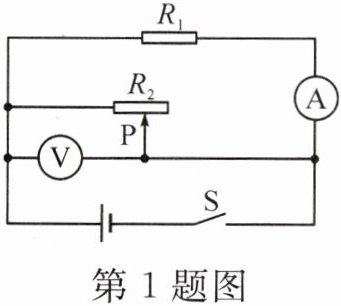

1. (2024·淄博)如图所示电路,闭合开关 S,滑动变阻器的滑片 P 向右移动时 (A)

A.电流表的示数不变,电压表的示数不变
B.电流表的示数变小,电压表的示数变大
C.电流表的示数不变,电压表的示数变大
D.电流表的示数变小,电压表的示数不变

答案： A

2. (2024·连云港)如图所示,电源电压不变,闭合开关 S 后,在滑动变阻器的滑片 P 向右移动过程中 (A)

A.电流表示数变小,灯变暗
B.电流表示数变大,灯变亮
C.电压表示数不变,灯亮度不变
D.电压表示数变小,灯亮度变亮

答案： A

3. 如图,电源电压不变,闭合开关,将滑动变阻器的滑片 P 向左移动,下列说法正确的是 (C)

A.电流表示数变小
B.电压表示数变大
C.小灯泡变亮
D.滑动变阻器阻值变大

答案： C

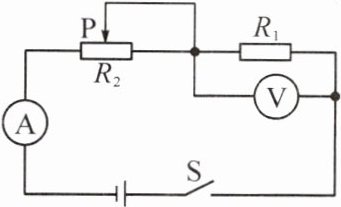

4. 如图所示电路中,电源电压保持不变。闭合开关 S,当滑动变阻器 $ R_{2} $ 的滑片 P 向左移动时,两只电表示数的变化情况是 (A)

A.电压表与电流表示数的比值不变
B.电压表与电流表示数的比值变大
C.电压表示数不变,电流表示数不变
D.电压表示数变大,电流表示数变小

答案： A

5. (2024·巴中)如图所示电路,电源电压不变,闭合开关 S,滑动变阻器滑片逐渐向左移动。下列说法正确的是 (D)

A.电压表示数增大
B.电流表示数减小
C.电压表与电流表示数的比值不变
D.电压表与电流表示数的比值变小

答案： D

6. 如图所示的电路中,电源电压保持不变,闭合开关 S 后,将滑动变阻器滑片向下滑动,下列判断正确的是 (C)

A.电压表的示数变大
B.电压表 V 和电流表 $ A_{2} $ 的比值变小
C.电流表 $ A_{1} $ 和 $ A_{2} $ 的示数之差变小
D.电压表 V 和电流表 $ A_{1} $ 的乘积变大

答案： C

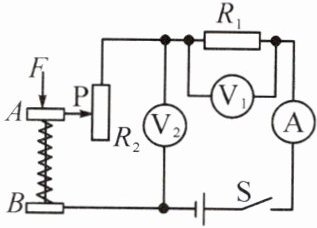

7. (双选)如图所示是某压力传感器的原理图,$ R_{1} $ 为定值电阻,滑动变阻器 $ R_{2} $ 的滑片 P 通过 AB 间可以伸缩的导线与电路相连,导线位于弹簧内部,当闭合开关 S,压力 F 增大时,下列说法正确的是 (BC)

A.$ V_{1} $ 的示数变大
B.$ V_{2} $ 的示数变大
C.$ V_{2} $ 的示数变化量与 A 的示数变化量的比值不变
D.$ V_{1} $ 的示数与 A 的示数的比值变大

答案： BC
