1. (2024·广东改编)探究串联电路中电压的规律。

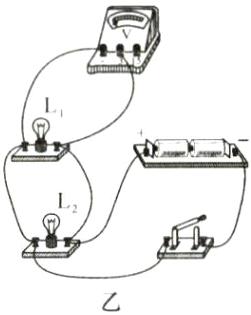

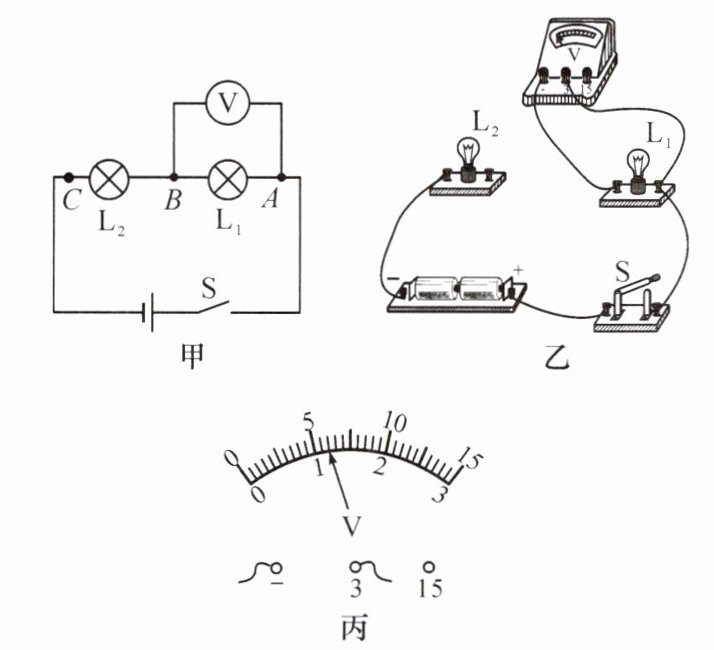

(1)根据如图甲所示的电路图,用笔画线代替导线将图乙所示实物图连接完整。
(2)连接电路时,开关应处于
(3)用电压表分别测出电压$U_{AB}、$$U_{BC}$和$U_{AC}。$其中测$U_{AB}$时,电压表的示数如图丙所示,为
①分析表中数据,得到初步结论:串联电路两端的总电压与各部分电路两端的电压的关系为
②为使结论更具普遍性,小明将灯泡换成其他用电器并多次实验。此外,还可以进行的操作是
(1)根据如图甲所示的电路图,用笔画线代替导线将图乙所示实物图连接完整。
(2)连接电路时,开关应处于
断开
状态。正确连接电路后,闭合开关,若灯L₂断路,则灯L₁两端无
(填“有”或“无”)电压。(3)用电压表分别测出电压$U_{AB}、$$U_{BC}$和$U_{AC}。$其中测$U_{AB}$时,电压表的示数如图丙所示,为
1.2

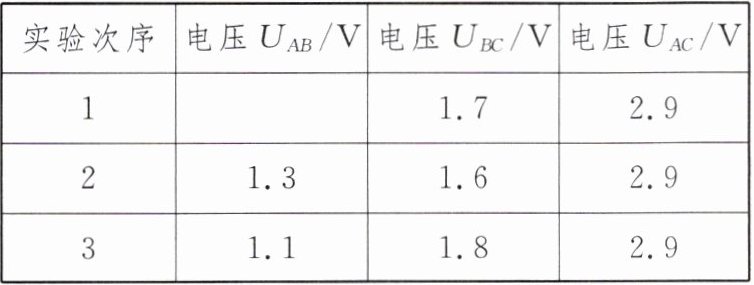

V。接着更换不同规格的灯泡多次实验,数据记录如下表。①分析表中数据,得到初步结论:串联电路两端的总电压与各部分电路两端的电压的关系为
$U_{AC}=U_{AB}+U_{BC}$
(用本题中给出的字母写出关系式)。②为使结论更具普遍性,小明将灯泡换成其他用电器并多次实验。此外,还可以进行的操作是
改变电源电压并多次实验
。
答案:
1.
(1)
(2)断开 无
(3)1.2 ①$U_{AC}=U_{AB}+U_{BC}$ ②改变电源电压并多次实验
1.
(1)
(2)断开 无
(3)1.2 ①$U_{AC}=U_{AB}+U_{BC}$ ②改变电源电压并多次实验

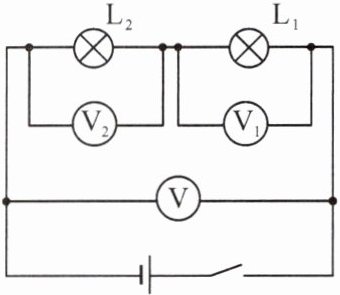

2. (2023·怀化)在如图所示电路中,闭合开关后电压表V₁的示数为2.5V,V的示数为4.5V,则电源电压为

4.5
V,灯L₂两端电压为2
V。
答案:
2.4.5 2
3. 某小组做“探究并联电路中电压的规律”的实验。

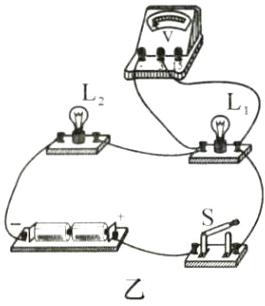

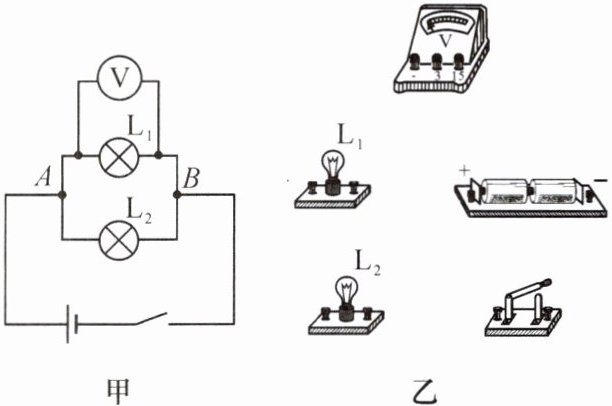

(1)根据图甲电路图,用笔画线表示导线,将图乙实物连接起来。
(2)连接好电路后,闭合开关,测得灯泡L₁两端电压U₁后,再测得灯泡L₂两端电压U₂和A、B两端电压U,小明发现电压表示数相等。由此他得到结论:并联电路中两个支路上小灯泡两端的电压与电源两端的电压相等。此结论
A. 更换不同规格的灯泡,多次实验
B. 将L₁、L₂的位置交换,再次探究
C. 保持电源、灯泡不变,多测量几次电路中三处的电压
(3)改正错误后,多次实验的数据记录如下表,可得到的结论是:在并联电路中,

(1)根据图甲电路图,用笔画线表示导线,将图乙实物连接起来。
(2)连接好电路后,闭合开关,测得灯泡L₁两端电压U₁后,再测得灯泡L₂两端电压U₂和A、B两端电压U,小明发现电压表示数相等。由此他得到结论:并联电路中两个支路上小灯泡两端的电压与电源两端的电压相等。此结论
不科学
(填“科学”或“不科学”),接下来应该进行的操作是A
。A. 更换不同规格的灯泡,多次实验
B. 将L₁、L₂的位置交换,再次探究
C. 保持电源、灯泡不变,多测量几次电路中三处的电压

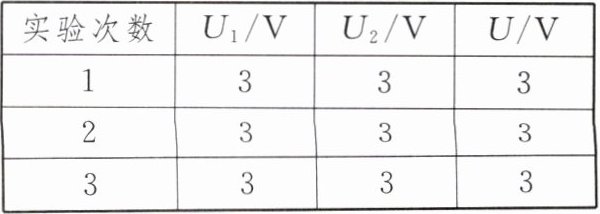

(3)改正错误后,多次实验的数据记录如下表,可得到的结论是:在并联电路中,
$U_{1}=U_{2}=U$
(写出关系式即可)。
答案:
3.
(1)
(2)不科学 A
(3)$U_{1}=U_{2}=U$
3.
(1)
(2)不科学 A
(3)$U_{1}=U_{2}=U$
