《2025年名校课堂九年级物理上册人教版河南专版》

6. (2024·开封祥符区期中)学校厕所里有一盏灯, 由声控开关 $ S_1 $ 和光控开关 $ S_2 $ 共同控制, 要求在有人路过发出声音时开关 $ S_1 $ 闭合, 光线暗时开关 $ S_2 $ 闭合, 这样可以节约用电。请根据要求在虚线框内画出电路设计图。
]

答案：

7. (2024·郑州高新区期末)郑州公交的智能化始终走在全国的前列, 公交车的后门两侧各有一个按钮, 如图甲, 要下车的乘客只要按下其中的任何一个按钮, 司机旁边的喇叭都会发出声响, 提示有人准备下车, 请在图乙虚线框内设计符合要求的电路图 (喇叭可以用 符号表示)。
]

答案：

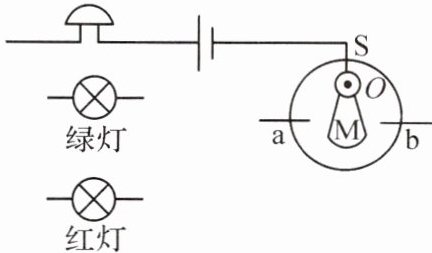

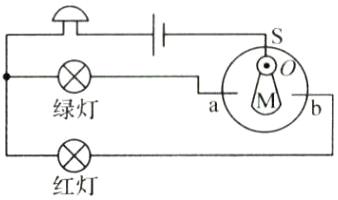

8. (2024·洛阳偃师区期中)某船上装有平衡警示电路, 其中 S 为重力开关, 金属片 M 可绕 O 点自由转动。当船水平时, M 在 a、b 中间; 当船左倾到一定程度时, 绿灯亮、电铃响; 当船右倾到一定程度时, 红灯亮、电铃响。请完成电路图。
]

答案：

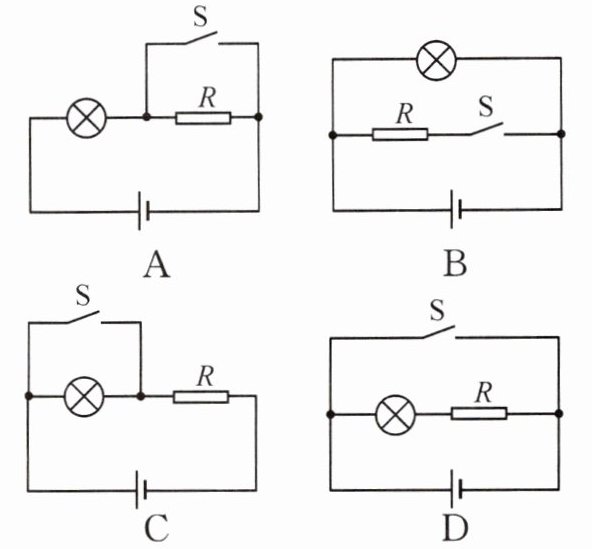

9. (2023·泰州)为了安全, 汽车行驶时驾驶员必须系好安全带。当系好安全带时, 相当于闭合开关, 指示灯不亮; 未系好安全带时, 相当于断开开关, 指示灯发光。符合上述要求的电路图是 (图中 R 为保护电阻) (C)
]

答案： C

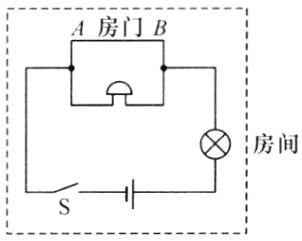

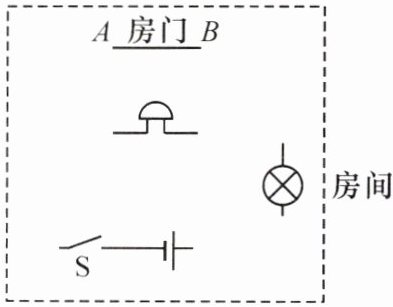

10. “创新”实验小组的同学要设计一个自动防盗报警电路。要求: 晚间开关 S 闭合后, 灯亮、电铃不响; 当房门被打开时, 细导线 AB 被扯断, 灯亮且电铃发声自动报警。请按要求用直线连接如图所示的电路元器件。
]

答案：

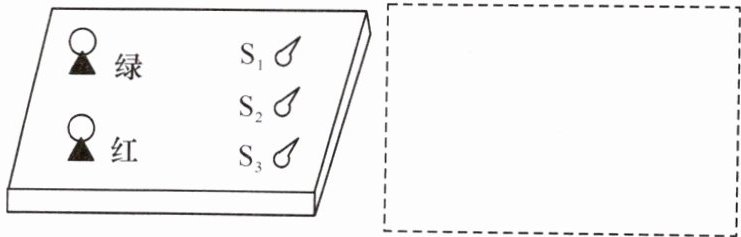

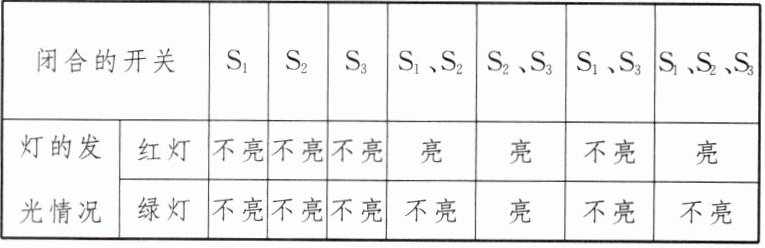

11. 如图所示的电路面板上有红灯、绿灯各一个, 三个拨动开关 $ S_1 $、$ S_2 $、$ S_3 $, 为了在不打开盒子的情况下探究盒内的电路结构, 小亮做了多次实验并将实验结果填入下表。

根据上述实验情况, 在虚线框内画出盒内电路图 (注意标明对应元器件, 红灯、绿灯分别用 $ L_{红} $、$ L_{绿} $ 表示)。

]

答案：
