《2025年名校课堂九年级物理上册人教版河南专版》

8. 一只小灯泡正常发光时通过灯丝的电流是 $ 0.3 \mathrm{A} $，灯丝的电阻是 $ 6 \Omega $，要测量小灯泡两端的电压，电压表的测量范围应选用(A)

A.$ 0 \sim 3 \mathrm{V} $
B.$ 0 \sim 15 \mathrm{V} $
C.两个测量范围都可以
D.无法判断

答案： A

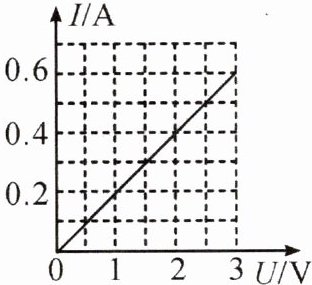

9. (双选)某导体中的电流与它两端的电压的关系如图所示，下列分析正确的是(AC)

A.当导体两端的电压为 $ 4 \mathrm{V} $ 时，通过导体的电流为 $ 0.8 \mathrm{A} $
B.该导体的电阻随电流的增大而增大
C.该导体的电阻为 $ 5 \Omega $
D.电阻一定时，导体两端的电压与通过导体的电流成正比

答案： AC

10. 有两个电阻 $ R_1 $ 和 $ R_2 $，当它们两端的电压之比是 $ 4:3 $ 时，通过它们的电流之比是 $ 2:5 $，则 $ R_1 $ 和 $ R_2 $ 的电阻之比是(B)

A.$ 5:3 $
B.$ 10:3 $
C.$ 3:5 $
D.$ 8:15 $

答案： B

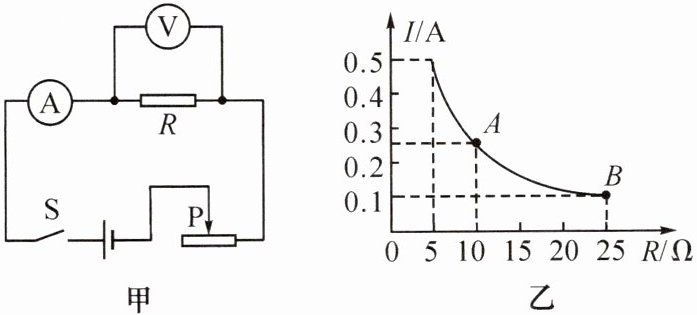

11. 【教材习题改编】在“探究电流与电阻的关系”实验中，电路如图甲所示，图乙是根据实验数据画出的 $ I-R $ 图像。由图像可知，电压表示数始终保持2.5 $ \mathrm{V} $ 不变，当 $ R $ 的阻值为 $ 20 \Omega $ 时，电路中的电流为0.125 $ \mathrm{A} $。

答案： 2.5 0.125

12. 如图所示的电路中，电源电压为 $ 12 \mathrm{V} $，闭合开关 $ S $ 后，电流表的示数为 $ 0.6 \mathrm{A} $，电压表的示数为 $ 9 \mathrm{V} $。
(1)通过 $ R_1 $ 的电流 $ I_1 $ 是0.6 $ \mathrm{A} $。
(2)小翔同学在求 $ R_1 $ 的电阻值时，解题过程如下：
根据欧姆定律得，$ R_1 $ 的阻值：
$ R_1 = \frac{U_1}{I_1} = \frac{9 \mathrm{V}}{0.6 \mathrm{A}} = 15 \Omega $
小翔的解题过程不正确(填“正确”或“不正确”)，理由：$ R_{1} $两端的电压取值错误。
(3)电阻 $ R_1 $ 的阻值是多少？

答案：
(1)0.6
(2)不正确 $ R_{1} $两端的电压取值错误
(3)解:根据串联电路电压规律可知$ R_{1} $两端电压:$ U_{1}=U-U_{2}=12\ V-9\ V=3\ V $由$ I=\frac{U}{R} $得,$ R_{1} $的阻值:$ R_{1}=\frac{U_{1}}{I_{1}}=\frac{3\ V}{0.6\ A}=5\ \Omega $

13. （2024·重庆 B 卷）将阻值为 $ 10 \Omega $ 的电阻 $ R_1 $ 与另一电阻 $ R_2 $ 接入电路，如图所示。闭合开关 $ S $，电流表 $ A_1 $ 的示数为 $ 0.45 \mathrm{A} $，电流表 $ A_2 $ 的示数为 $ 0.3 \mathrm{A} $。求：
（1）通过 $ R_2 $ 的电流。
（2）电源电压。

答案：
(1)解:通过定值电阻$ R_{2} $的电流:$ I_{2}=I-I_{1}=0.45\ A-0.3\ A=0.15\ A $
(2)由$ I=\frac{U}{R} $可得,$ R_{1} $两端的电压:$ U_{1}=I_{1}R_{1}=0.3\ A×10\ \Omega=3\ V $因并联电路各支路两端的电压相等,所以电源电压$ U=U_{1}=3\ V $
