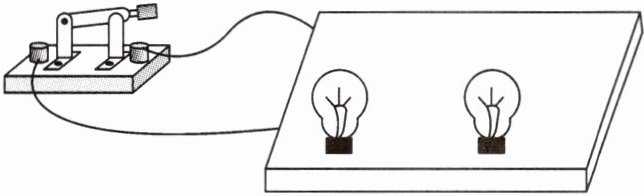

10. (双选)如图所示,某同学找到一个物理电学实验盒,它外接两只小灯泡和一个开关。闭合开关两灯都亮,断开开关两灯都不亮。下列判断正确的是(AD)


A.盒内一定有电源供电
B.两只灯泡一定是并联关系
C.如果用电流表测量得到通过两只灯泡的电流大小相同,则它们一定是串联
D.如果用电压表测量得到两只灯泡两端的电压大小不相同,则它们一定是串联

答案： AD

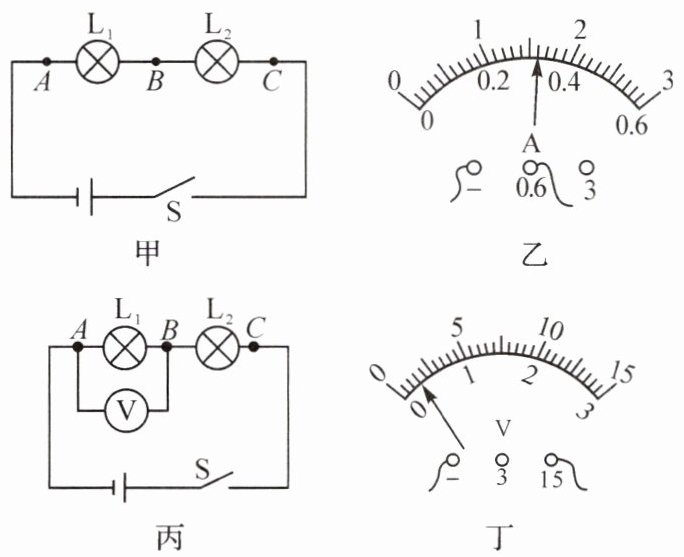

11. 在“探究串联电路中电流、电压的特点”时,设计实验如下。
探究一:串联电路中电流的特点。
(1) 如图甲所示,连接电路时,开关应该断开。
(2)第2次实验中,B点的电流表示数如图乙所示,则电流为0.32A。

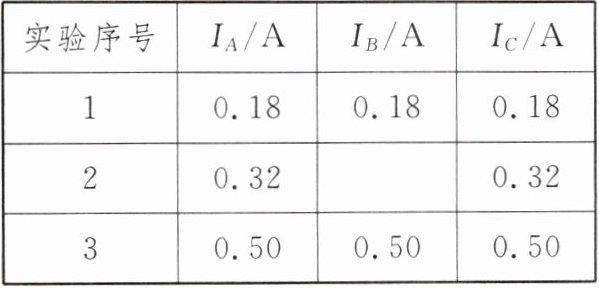

(3)实验数据记录如表,分析数据可得出串联电路中电流的规律是:Iₐ=Iᵦ=Ic。
探究二:串联电路中电压的特点。
(4)根据图丙连接好电路,闭合开关,电压表示数如图丁所示,为了使测量结果更准确,接下来的操作是断开开关,电压表改接0～3 V的测量范围。
(5)为了验证结论的普遍性,实验小组采用了更换不同规格的灯泡继续实验的方法进行探究,你还可以采用的方法是更换不同规格的电源。

答案：
(1)断开
(2)0.32
(3)Iₐ=Iᵦ=Ic
(4)断开开关,电压表改接0～3 V的测量范围
(5)更换不同规格的电源

12. 如图所示,已知电源电压为9V,电压表V₁、V₂规格相同,闭合开关S,电压表V₁示数为6V,通过灯泡L₂的电流为0.5A,回答下列问题:
(1)灯泡L₁和L₂两端的电压各是多少?
(2)通过灯泡L₁的电流是多少?电流表示数为多少?
(3)若灯泡L₁短路,则电压表V₁和电压表V₂的示数分别为多少?

答案： 解:
(1)分析可知L₁、L₂是串联的，电压表V₁测量的是L₁两端电压,电压表V₂测量的是L₂两端电压;则灯泡L₁两端的电压U₁=6 V根据串联电路的电压特点可知,L₂两端的电压:U₂=U-U₁=9 V-6 V=3 V
(2)L₁、L₂是串联的,根据串联电路中电流处处相等可知,通过灯泡L₁的电流是0.5 A,电流表示数为0.5 A。
(3)若灯泡L₁短路,电压表V₁的示数为0;电压表V₂的示数等于电源电压,为9 V。
