《2025年名校课堂九年级物理上册人教版河南专版》

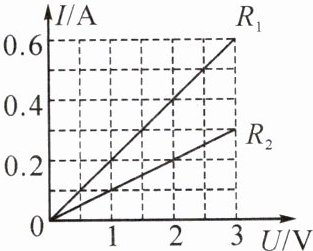

10. (双选)如图所示为电阻$R_{1}$和$R_{2}$的$I - U$图像，由图像可知(AC)

A.$R_{1}$与$R_{2}$两端的电压为$0$时，通过它们的电流也为$0$
B.$R_{1}$与$R_{2}$的电阻之比为$2:1$
C.将$R_{1}$与$R_{2}$串联接入电路，通电后$R_{1}$与$R_{2}$两端的电压之比为$1:2$
D.将$R_{1}$与$R_{2}$并联接入电路，通电后通过$R_{1}$与$R_{2}$的电流之比为$1:2$

答案： AC

11. (2024·郑州八中期末)如图所示电路，电源电压保持不变，电阻$R$的阻值为$20\ \Omega$，小灯泡上标有“$6\ V\ \ 0.5\ A$”的字样。闭合开关$S_{1}$，电压表示数为$6\ V$。若再闭合开关$S_{2}$，则(B)

A.电源电压为$12\ V$
B.电流表的示数变化了$0.3\ A$
C.电压表的示数变大
D.电压表与电流表的示数之比变大

答案： B

12. 如图所示，滑动变阻器$R_{2}$的最大阻值与定值电阻$R_{1}$相等。闭合开关$S$，当滑片$P$在$a$端时，电压表示数为$2\ V$，则电源电压为4$V$，此时电流表示数为$I_{1}$，当滑片$P$向右滑动时，电压表示数变小(填“变大”“变小”或“不变”)，当滑片$P$在$b$端时，电流表示数为$I_{2}$，则$I_{1}:I_{2}=$$1:1$。

答案： 4 变小 $1:1$

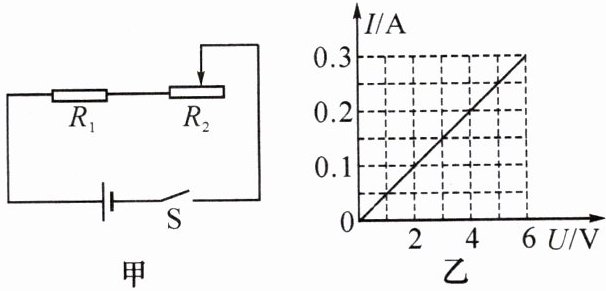

13. 电路如图甲所示，电源电压恒为$12\ V$，滑动变阻器的铭牌上标有“$100\ \Omega\ \ 0.5\ A$”字样，图乙为$R_{1}$的$I - U$图像。求：
（1）$R_{1}$的阻值。
（2）当电路中的电流为$0.2\ A$时，滑动变阻器$R_{2}$接入电路的阻值。
（3）为了不损坏滑动变阻器，$R_{2}$接入电路的最小阻值。

答案： 解:
(1)分析图乙可知,当$U_{1}=6V$时,$I_{1}=0.3A$,$R_{1}$的阻值:
$R_{1}=\frac {U_{1}}{I_{1}}=\frac {6V}{0.3A}=20\Omega $
(2)此时电路中的总电阻:
$R=\frac {U}{I}=\frac {12V}{0.2A}=60\Omega $
此时滑动变阻器接入电路中的电阻:
$R_{2}=R-R_{1}=60\Omega -20\Omega =40\Omega $
(3)为了不损坏滑动变阻器,电路中允许通过的最大电流$I_{max}$
$=0.5A$,此时滑动变阻器接入电路中的电阻最小,电路中的
最小总电阻:
$R'=\frac {U}{I_{max}}=\frac {12V}{0.5A}=24\Omega $
滑动变阻器接入电路中的最小阻值:
$R_{2min}=R'-R_{1}=24\Omega -20\Omega =4\Omega $

14. (2023·上海)$R_{1}$与$R_{2}$此时接入电路中的阻值相同，$S_{1}$断开，$S_{2}$闭合。求下列操作中，一定可以使电流表示数变大的是(B)

A.闭合$S_{1}$，断开$S_{2}$
B.闭合$S_{1}$，向右滑动滑片
C.减小电源电压，闭合$S_{1}$
D.增大电源电压，向右滑动滑片

答案： B
