《2024年新编高中同步作业高中物理选择性必修第一册人教版》

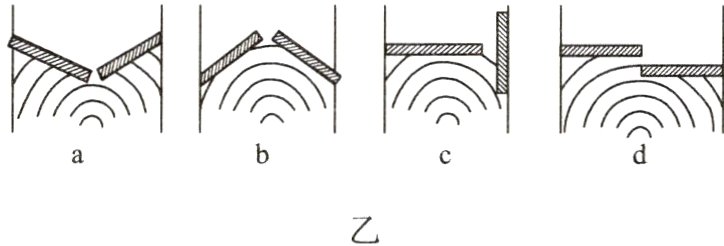

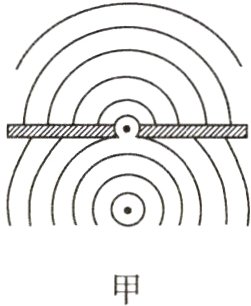

3. 如图甲所示，水波传到两板间的空隙处发生了明显的衍射，若不改变小孔的尺寸，只改变挡板的位置或方向，如图乙中的a、b、c、d所示，则下列判断正确的是（ ）
　　　　　　
　

A. 只有a能发生明显衍射
B. 只有a、b能发生明显衍射
C. a、b、c、d均能发生明显衍射
D. a、b、c、d均不能发生明显衍射

答案： C 解析：波发生明显衍射现象的条件是缝、孔的宽度或障碍物的尺寸与波长相差不多或比波长更小。因题图乙a、b、c、d中的挡板位置、方向改变时，孔的尺寸不变，满足波发生明显衍射的条件，因此均会发生明显的衍射现象，选C。

4.（多选）如图所示是观察水波衍射的实验装置，AC和BD是两块挡板，AB是一个小孔，O是波源，图中已画出波源所在区域的传播情况，每两条相邻的波纹（图中曲线）之间相距一个波长，则对于波经过孔之后的传播情况，下列描述正确的是（ ）
　　　　　　

A. 此时能观察到水波明显的衍射现象
B. 如果将孔AB扩大，有可能观察不到明显的衍射现象
C. 挡板前、后波纹之间距离相等
D. 如果孔的大小不变，使波源频率增大，一定能观察到明显衍射现象

答案： ABC 解析：由题图可看出孔的尺寸跟波长差不多，所以能观察到水波明显的衍射现象，A正确；如将孔扩大到跟波长相差很多，则观察不到明显的衍射现象，B正确；若增大波源频率，则波长减小，有可能观察不到明显的衍射现象，D错误；传播介质没有变，波速不变，波的频率也不变，故挡板前、后波纹之间距离相等，C正确。
