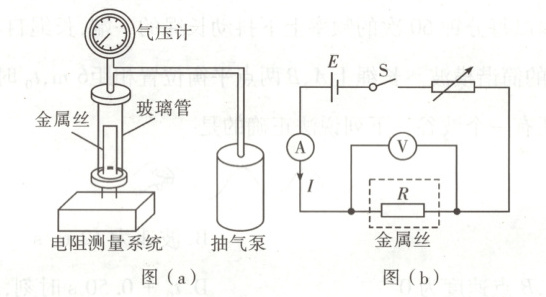

11. (7 分) 某实验小组要探究一金属丝的阻值随气压变化的规律，搭建了如图(a)所示的装置。电阻测量原理如图(b)所示，$E$ 是电源，Ⓥ 为电压表，Ⓐ 为电流表。
(1) 保持玻璃管内压强为 1 个标准大气压，电流表示数为 100 mA，电压表量程为 3 V，表盘如图(c)所示，示数为1.25V，此时金属丝阻值的测量值 $R$ 为12.5$\Omega$ (保留 3 位有效数字)；
(2) 打开抽气泵，降低玻璃管内气压 $p$，保持电流 $I$ 不变，读出电压表示数 $U$，计算出对应的金属丝阻值；
(3) 根据测量数据绘制 $R - p$ 关系图线，如图(d)所示；
(4) 如果玻璃管内气压是 0.5 个标准大气压，保持电流为 100 mA，电压表指针应该在图(c)指针位置的右侧(填“左”或“右”)；
(5) 若电压表是非理想电压表，则金属丝电阻的测量值小于真实值(填“大于”“小于”或“等于”)。

答案： 11.参考答案
(1)1.25(1.24～1.26均可) 12.5
(4)右
(5)小于
命题意图本题考查探究金属丝的阻值随气压变化的规律，考查考生的实验能力。
解题思路
(1)由电压表读数规则可知题图(c)的示数为$1.25V$；根据题图(b)，由欧姆定律可知$R=\frac{U}{I}=\frac{1.25}{100×10^{-3}}\Omega =12.5\Omega$。
(4)由题图(d)可知，金属丝的阻值随气压的增大而减小，当玻璃管内气压降低到$0.5$个标准大气压，保持电流为$100mA$时，电压表的示数增大，即电压表指针应该在题图(c)指针位置的右侧。
(5)若电压表是非理想电压表，则电流的测量值偏大，由欧姆定律可知金属丝电阻的测量值小于真实值。
