《2025年金版新学案高三总复习物理》

考点一 交变电流的产生及变化规律
1.交变电流的产生:线圈绕____磁场方向的轴匀速转动。
2.两个特殊位置的特点
(1)线圈平面与中性面重合时，$S⊥B$，$\Phi$____，
$\frac{\Delta\Phi}{\Delta t}=0$，$e=0$，$i=0$，电流方向将____。
(2)线圈平面与中性面垂直时，$S//B$，$\Phi=0$，$\frac{\Delta\Phi}{\Delta t}$____，$e$最大，$i$最大，电流方向____。
3.电流方向的改变:一个周期内线圈中电流的方向改变____次。

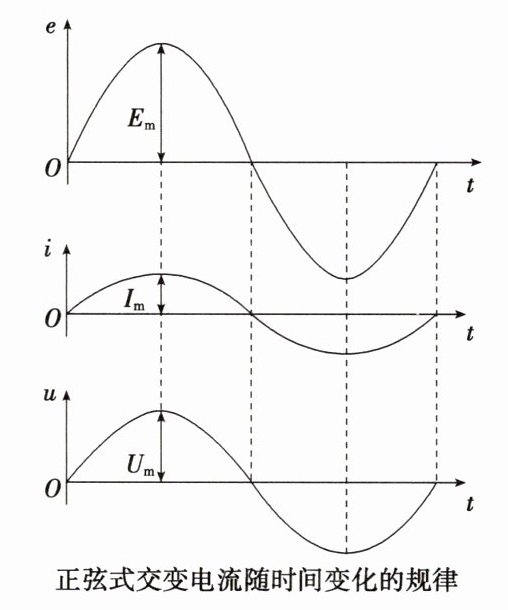

4.图像:用以描述交变电流随时间变化的规律，如果线圈从中性面位置开始计时，则其图像为____
____，如图所示。

5.变化规律(线圈从中性面位置开始计时)
(1)电动势$e$随时间变化的规律：$e=$____，其中$E_m=$____。
(2)负载两端的电压$u$随时间变化的规律：$u=$____。
(3)电流$i$随时间变化的规律：$i=$____。
6.周期和频率
(1)周期$T:T=\frac{2\pi}{\omega}$。交变电流完成一次周期性变化(线圈转动一周)所需的时间，国际单位是秒(s)。
(2)频率$f$:交变电流____的次数与所用时间之比,单位是赫兹(Hz)。
(3)关系：$T=$____或$f=$____。
7.峰值：$E_m=$____，与转轴位置无关，与线圈形状____关。

答案： 1.垂直于 2.
(1)最大 发生改变
(2)最大 不改变 3.两 4.正弦函数图像 5.
(1)$E_\mathrm{m}\sin \omega t$ $N\omega BS$
(2)$\frac{E_\mathrm{m}R}{R+r}\cdot \sin \omega t$
(3)$\frac{E_\mathrm{m}}{R+r}\cdot \sin \omega t$ 6.
(2)完成周期性变化
(3)$\frac{1}{f}$ $\frac{1}{T}$ 7.$N\omega BS$ 无
