《2025年金版新学案高三总复习物理》

考向② 电压表、电流表、电阻箱的读数

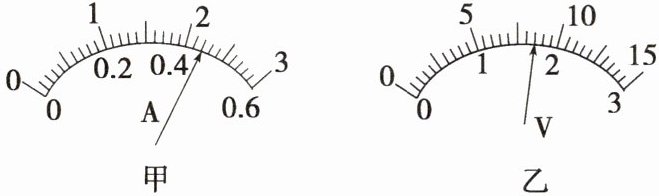

例 2 (1) 如图甲所示的电表使用 0.6A 量程时，对应刻度盘上每一小格代表______A，图中表针示数为______A；当使用 3A 量程时，对应刻度盘中每一小格代表______A，图中表针示数为______A。

(2) 如图乙所示的电表使用较小量程时，每小格表示______V，图中表针的示数为______V；若使用的是较大量程，则这时表盘刻度每小格表示______V，图中表针示数为______V。

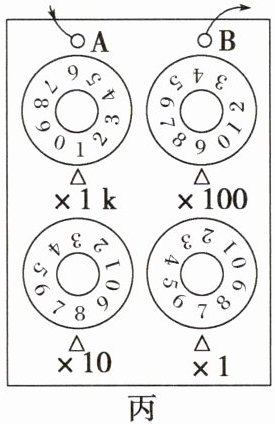

(3) 旋钮式电阻箱如图丙所示，电流从接线柱 A 流入，从 B 流出，则接入电路的电阻为______Ω。现欲将接入电路的电阻改为 2087Ω，最简单的操作方法是______。若用两个这样的电阻箱，则可得到的电阻值范围为______。

答案： （1）0.02 0.44 0.1 2.20（2）0.1 1.70 0.5 8.5（3）1987 将“×1k”挡旋钮调到2，再将“×100”挡旋钮调到0，0~19998Ω

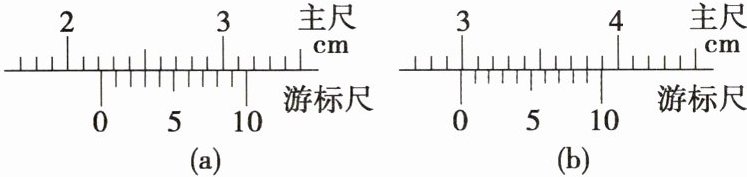

针对练 1. 某同学用游标卡尺分别测量金属圆管的内、外壁直径，游标卡尺的示数分别如图(a)和图(b)所示。

由图可读出，圆管内壁的直径为______mm，圆管外壁的直径为______mm；由此可计算出金属圆管横截面的面积。

答案： 22.3 29.9

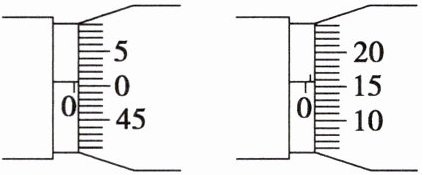

针对练 2. 在测量一根粗细均匀的合金丝电阻率的实验中，利用螺旋测微器测定合金丝直径的过程如图所示，校零时的读数为______mm，合金丝的直径为______mm。
[img]

答案： 0.006(0.05~0.07) 0.652(0.651~0.653)
