《2025年金版新学案高三总复习物理》

如图所示，矩形线圈 $ abcd $ 位于纸面内，面积为 $ S $，匝数为 $ N $，过 $ ab $ 中点和 $ cd $ 中点的连线 $ OO' $ 恰好位于垂直纸面向外的匀强磁场的右边界上，匀强磁场的磁感应强度为 $ B $。若线圈绕 $ OO' $ 轴从图示位置开始转动，下列说法正确的是（ ）


A.此时穿过线圈的磁通量为 $\frac{NBS}{2}$
B.当线圈转动 $ 60^{\circ} $ 时的磁通量为 $\frac{BS}{4}$
C.当线圈转动 $ 90^{\circ} $ 时的磁通量为 $ 0 $
D.当线圈转动 $ 180^{\circ} $ 的过程中，磁通量的变化量为 $ 0 $

答案： BC 题图所示位置时穿过线圈的磁通量为$\Phi_1=\frac{BS}{2}$,A错误；当线圈转动$60°$时的磁通量为$\Phi_2=\frac{BS}{2}\cos60°=\frac{BS}{4}$,B正确；当线圈转动$90°$时的磁通量为$0$,C正确；当线圈转动$180°$的过程中，磁通量的变化量$\Delta\Phi=\frac{BS}{2}-\frac{BS}{2}=-BS$,D错误。 故选BC。

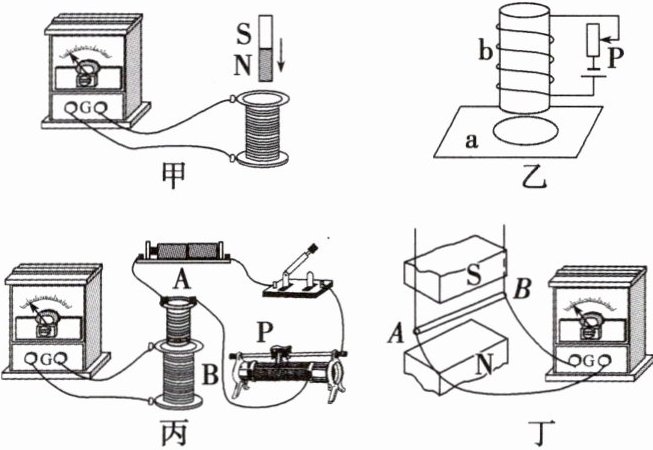

在下列各图所描述的物理情境中，能产生感应电流的是（ ）


A.图甲中条形磁体插入螺线管中静止不动时
B.图乙中滑动变阻器滑片向下移动和向上移动的过程中
C.图丙中闭合开关瞬间
D.图丁中导体棒 $ AB $ 在磁场中上下运动时

答案： BC 题图甲中条形磁体插入螺线管中静止不动时，螺线管内磁通量保持不变，无感应电流，A错误；题图乙中无论滑动变阻器滑片怎么移动，线圈b中的电流都会变化，则线圈b产生的磁场都会变化，导致线圈a中的磁通量变化，线圈a中会产生感应电流，B正确；题图丙中闭合开关会使螺线管B的磁通量发生变化，螺线管B中会产生感应电流，C正确；当导体棒的运动方向与磁场平行时，导体棒不切割磁感线，无感应电流，D错误。 故选BC。

1. 楞次定律
(1) 内容：感应电流具有这样的方向，即感应电流的磁场总要______引起感应电流的______的变化。
(2) 适用范围：一切电磁感应现象。
2. 右手定则
(1) 内容：如图所示，伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让______从掌心进入，并使拇指指向______的方向，这时四指所指的方向就是______的方向。

(2) 适用情况：判断部分导体______时感应电流的方向。

答案： 1.
(1)阻碍 磁通量 2.
(1)磁感线 导线运动 感应电流
(2)切割磁感线
