《2025年名校课堂内外九年级物理上册人教版》

5. 小聪同学用伏安法测电阻的过程中,电流表突然烧坏,不能正常使用了。他想出一个方法,运用现有的器材,也可测出电阻 $ R_x $ 的阻值,实验电路图如图所示(滑动变阻器的最大阻值为 $ R $)。请完成下列实验步骤。

(1)将滑动变阻器的滑片 $ P $ 移到最左端,闭合开关 $ S $,读出电压表的示数,记为 $ U $。
(2) 将滑动变阻器的滑片P移到最右端,读出电压表的示数为$U_{1}$。
(3)被测电阻 $ R_x = $$\frac{U_{1}R}{U-U_{1}}$(写出表达式)。

答案：
(2)将滑动变阻器的滑片P移到最右端,读出电压表的示数为$U_{1}$
(3)$\frac{U_{1}R}{U-U_{1}}$

6. 用如图甲所示的电路可以测量一个未知电阻的阻值,其中 $ R_x $ 为待测电阻,$ R $ 为电阻箱,$ S $ 为单刀双掷开关,$ R_0 $ 为定值电阻。某同学用该电路进行实验,主要步骤有：
a. 把开关 $ S $ 接 $ b $ 点,调节电阻箱,使电流表的示数为 $ I $；

b. 读出电阻箱的示数 $ R $；
c. 把开关 $ S $ 接 $ a $ 点,读出电流表的示数为 $ I $；
d. 根据电路图,连接实物,将电阻箱的阻值调至最大。
(1)上述步骤的合理顺序是： (dcab)。

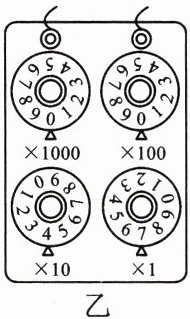

(2)步骤 a 中电阻箱调节好后示数如图乙所示,则它的示数为 (47)$ \Omega $。若已知 $ R_0 $ 的阻值为 $ 10 \Omega $,则待测电阻的阻值为 (47)$ \Omega $。

(3)本实验所采用的物理思想方法可称为 (等效替代)(选填“控制变量”或“等效替代”)法。

答案：
(1)dcab
(2)47 47
(3)等效替代

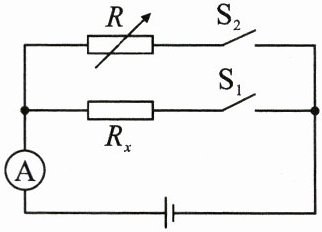

7. 某同学利用电源(电压未知)、电阻箱 $ R (0 \sim 999.9 \Omega) $ 和电流表(指针能正常偏转,但刻度盘示数模糊不清)等器材,测电阻 $ R_x $ 的阻值,设计的电路如图所示,完成下列实验步骤：

(1)正确连接电路,断开 $ S_1 $、$ S_2 $,将电阻箱 $ R $ 的阻值调至最大。
(2) 闭合$S_{1}$,标记电流表指针所指的位置。
(3) 断开$S_{1}$,闭合$S_{2}$,调节电阻箱,使电流表指针指在标记的位置,记下电阻箱的阻值$R_{0}$。
(4)电阻 $ R_x = $ $R_{0}$ (用测量符号表示)。

答案：
(2)闭合$S_{1}$,标记电流表指针所指的位置
(3)断开$S_{1}$,闭合$S_{2}$,调节电阻箱,使电流表指针指在标记的位置,记下电阻箱的阻值$R_{0}$
(4)$R_{0}$
