《2025年名校课堂内外九年级物理上册人教版》

10. 由欧姆定律 $ I = \frac{U}{R} $ 变形可得 $ R = \frac{U}{I} $,以下说法正确的是 (D)
A.导体的电阻跟它两端的电压成正比
B.导体的电阻跟通过它的电流成反比
C.导体两端的电压为零时,导体的电阻也为零
D.同一导体两端的电压增大几倍,通过它的电流也增大几倍,电压与电流的比值不变

答案： D

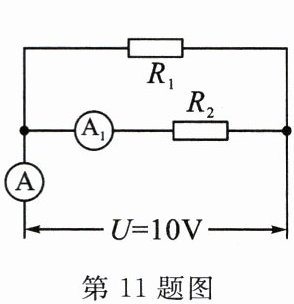

11. 如图所示,$ R_1 = 10Ω $,电流表 $ A_1 $ 的示数为 $ 0.5A $,电源电压恒为 $ 10V $。下列说法正确的是 (C)

A.$ R_1 $ 和 $ R_2 $ 串联
B.$ R_2 $ 阻值为 $ 10Ω $
C.电流表 $ A $ 的示数为 $ 1.5A $
D.$ R_1 $ 两端的电压为 $ 5V $

答案： C

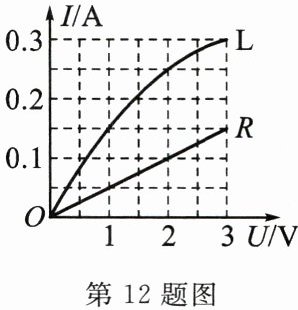

12. 如图所示是小灯泡 $ L $ 和电阻 $ R $ 中电流随电压变化的图像。由图像可知,电阻 $ R $ 的阻值为20Ω；若将它们并联接在电压为 $ 3V $ 的电源两端,电路中的总电流为0.45A。

答案： 20 0.45

13. (淮安市中考)如图所示,电源电压恒为 $ 6V $,$ R_1 $ 为 $ 10Ω $,闭合开关后,电流表的示数为 $ 0.4A $,则通过 $ R_1 $ 的电流为0.6A,$ R_2 $ 的阻值为15Ω,干路电流为1A。
]

答案： 0.6 15 1

14. 如图所示,电路中定值电阻 $ R_0 = 20Ω $,$ R $ 为滑动变阻器,电源电压保持不变,当滑片在 $ a $ 端时,电流表示数为 $ 0.3A $,当滑片在 $ b $ 端时,电压表示数为 $ 4V $。求：
(1)电源电压；
(2)滑动变阻器 $ R $ 的最大阻值。
]

答案：
(1)解:P在a端,只接入$R_0$,电源电压:$U=I_1R_0=0.3\mathrm{A}×20\Omega=6\mathrm{V}$。
(2)P在b端,$R_0$与R串联,$R_0$两端电压:$U_0=U-U_R=6\mathrm{V}-4\mathrm{V}=2\mathrm{V}$,电流:$I_2=\frac{U_0}{R_0}=\frac{2\mathrm{V}}{20\Omega}=0.1\mathrm{A}$,R的最大阻值:$R=\frac{U_R}{I_2}=\frac{4\mathrm{V}}{0.1\mathrm{A}}=40\Omega$。

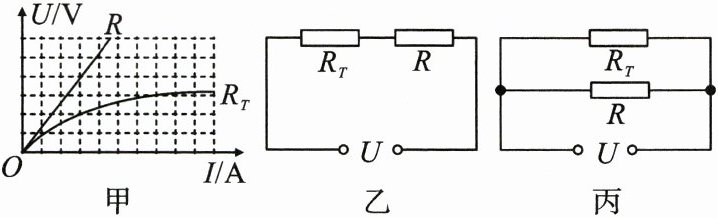

15. 图甲是热敏电阻 $ R_T $ 和定值电阻 $ R $ 的 $ U - I $ 关系图像,$ R_T $ 的阻值随温度的升高而变小。将 $ R_T $ 和 $ R $ 以两种不同的方式接在同一电源上,如图乙和丙。若图乙中加在两电阻上的电压 $ U_{R_T} : U_R = m $,图丙中 $ I_{R_T} : I_R = n $,则下列关系式中正确的是 (B)

A.$ m = \frac{1}{n} $
B.$ m ＞ \frac{1}{n} $
C.$ m ＜ \frac{1}{n} $
D.$ m = n $

答案： B
