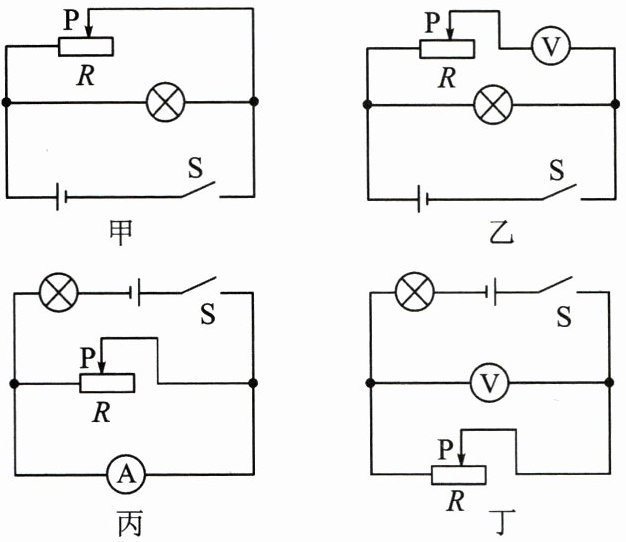

9. 如图所示,是小明设计用滑动变阻器调节灯泡亮度的几种方案,下列有关说法中正确的是(C)

A.甲图：向左移动滑片,灯泡变亮
B.乙图：向左移动滑片,灯泡最终熄灭
C.丙图：移动滑片不能调节灯泡的亮度
D.丁图：向右移动滑片,灯泡变亮

答案： C

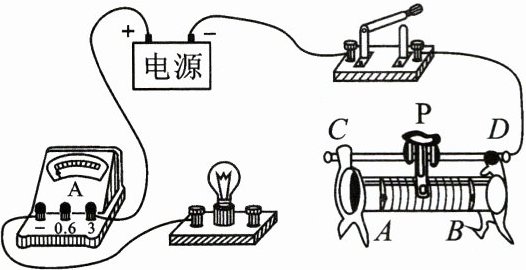

10. 如图为“用滑动变阻器改变灯泡亮度”的实验。

(1)请连接好实物图,要求：滑动变阻器的滑片P向A端滑动时,灯泡变亮。
(2)在闭合开关前,滑片P应移到最______(选填“左”或“右”)端。
(3)开始实验后,甲同学发现无论怎样移动滑片P,灯泡的亮度不发生变化,且一直很暗,这可能是______；乙同学发现无论怎样移动滑片P,灯的亮度也不发生变化,但灯一直很亮,这可能是______；丙同学缓慢移动滑片P时,看到灯忽亮忽灭,这可能是______。

答案：

(1)解:如图所示
　
(2)右　
(3)变阻器同时接下面两个接线柱　变阻器同时接上面两个接线柱　变阻器滑片接触不良

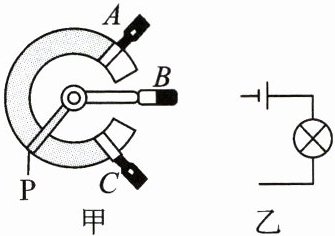

11. 如图甲是电位器示意图,P旋片可随转动旋钮改变在碳膜上的位置,从而改变接入电阻的大小。请将该电位器连入乙图,要求顺时针旋转P旋片时,灯泡变暗。

答案：
解:如图所示:
　　　　　　　

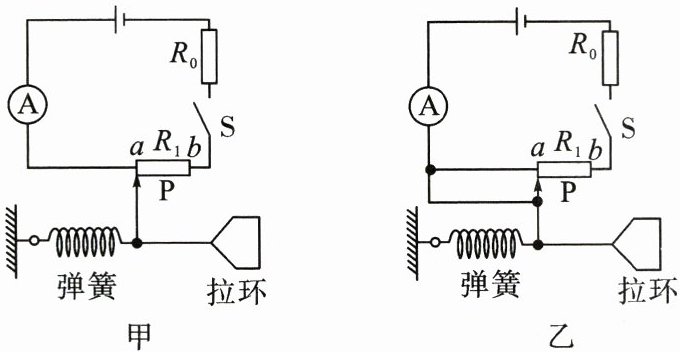

12. 为了能测量拉力大小,小明设计了甲、乙两个简化电路图,其中硬质弹簧右端和金属滑片P固定在一起,电流表相当于拉力表。

(1)闭合开关S,图甲中,当拉力增大时,电流表示数不变；图乙中,当拉力增大时,电流表示数变大(前两空均选填“变大”“不变”或“变小”),故能实现测量拉力大小的电路图是图乙。
(2)最终所选电路中R₀不能(选填“能”或“不能”)去掉；因为如果去掉，当滑片在b端时，电流表直接接在电源两极上，可能损坏电流表。

答案：
(1)不变　变大　乙　
(2)不能　如果去掉，当滑片在b端时，电流表直接接在电源两极上，可能损坏电流表
