《2025年名校课堂内外九年级物理上册人教版》

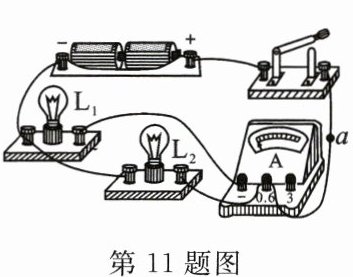

11. (济宁市中考)如图所示的电路中,闭合开关,下列说法正确的是(C)

A.灯$L_1$与灯$L_2$串联
B.开关只能控制灯$L_2$
C.电流表测量通过灯$L_1$的电流
D.电流方向：从电流表经a流向开关

答案： C

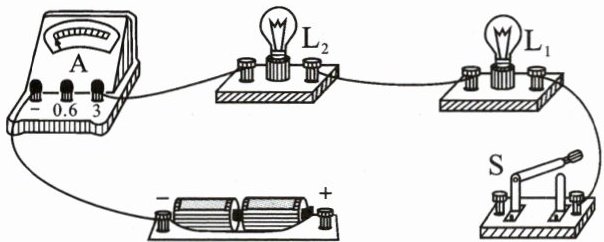

12. 如图是一位同学连接的电路。闭合开关后,下列判断正确的是(A)

A.灯$L_1$不亮
B.灯$L_2$不亮
C.电流表无示数
D.电池被烧坏
]

答案： A

13. 某同学在测量某一灯泡的电流时,电流表接的是“-”和“0.6”两个接线柱,可粗心的他在读数时却按3A的量程读数,读得的值为2.6A,则实际的电流应为(C)
A.2.6A
B.0.6A
C.0.52A
D.0.46A

答案： C

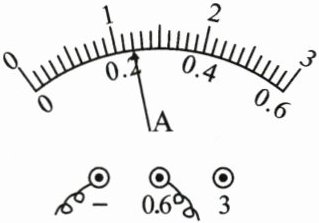

14. 小明同学在测量某处的电流时,电流表的示数如图所示,则电流表分度值是0.02A,电流表的示数为0.24A；如果接另一个量程,则电流表分度值是0.1A,示数是1.2A。
]

答案： 0.02　0.24　0.1　1.2

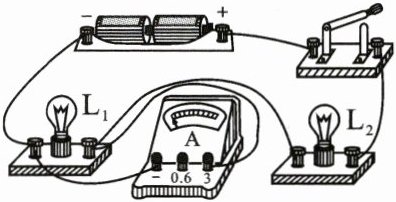

15. 如图所示的电路,有两根导线尚未连接,请你用笔画线代替导线连接电路,要求：$L_1$和$L_2$并联,开关S控制$L_1,$电流表测通过$L_2$的电流。
]

答案：
解:如图所示　

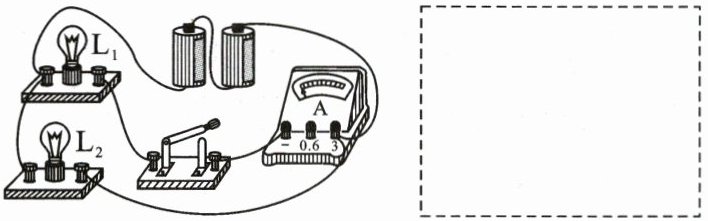

16. 根据如图所示的实物图,在虚线框中画出对应的电路图。
]

答案：
解:如图所示　　　　　　　

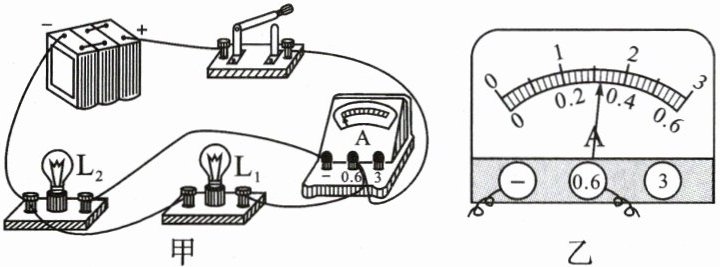

17. 在用电流表测电流的实验中：

(1)若某同学连接的电路如图甲所示,则电流表测的是灯______中的电流。闭合开关后,如果电流表的示数如图乙所示,则通过该灯的电流是______mA。
(2)图甲电路只需改动一根导线就可测得干路电流,请在需改动的导线上画“×”,并在原图中画出正确的电路连线。

答案：

(1)L₂ 320
(2)解:如图所示
