6. 如图所示的电路中,闭合开关,电压表$V_1$的示数是7.5V,电压表$V_2$的示数为9V,若电源电压为12V,则$L_2$两端的电压是(A)


A.4.5V
B.5.5V
C.3V
D.2V

答案： A

7. 如图所示,电源电压为4V,闭合开关,电流表的示数为0.2A,电压表示数为2V,把小灯泡$L_1$从灯座上旋下来,下列说法正确的是(A)

A.电压表的示数为4V
B.电压表的示数为2V
C.电流表的示数为0.4A
D.电流表的示数为0.2A

答案： A

8. 如图所示,若电源电压是3V,开关闭合后,电压表的示数是2V,则$L_2$两端的电压是(C)

A.2V
B.3V
C.1V
D.5V

答案： C

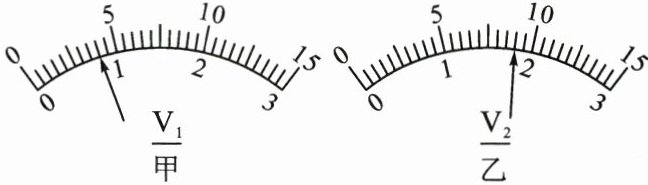

9. 如图所示的电路中,闭合开关S后,电压表$V_1、$$V_2$指针偏转情况分别如图甲、乙所示,则$L_1、$$L_2$两端电压分别为$U_1 = $1.8V,$U_2 = $2.2V。

答案： 1.8　2.2

10. 如图所示电路,开关闭合后两灯发光,以下说法正确的是(A)

A.电压表V的示数一定等于$V_1$的示数
B.电压表V的示数一定大于$V_1$的示数
C.电流表A的示数一定等于$A_1$的示数
D.电流表A的示数一定等于$A_1$示数的2倍

答案： A

11. (易错题)两只小灯泡$L_1$和$L_2$连接在同一电路中,下列哪个特点可以确认两灯是并联的(D)
A.两灯两端的电压不相等
B.两灯两端的电压相等
C.通过两灯的电流相等
D.通过两灯的电流不相等

答案： D

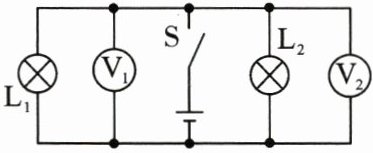

12. 如图所示电路中,闭合开关S后,电压表$V_1$的示数为4.5V,则电压表$V_2$的示数是4.5V,电源电压是4.5V。

答案： 4.5　4.5

13. 如图所示,闭合开关后,电压表$V_1$测量的是灯L₁(选填$“L_1”“L_2”$或$“L_1$和$L_2”)$两端的电压。若$L_1$两端的电压和$L_2$两端的电压之比是2:1,则电压表$V_2$和$V_3$的示数之比是1:3。

答案： L₁　1:3
