《2025年名校课堂内外九年级物理上册人教版》

12. (自贡市中考)如图所示是滑动变阻器的结构示意图,当滑片$P$向右移动时,要使连入电路中的电阻变大,可以选择的接线柱为(D)

A.$A和B$
B.$B和C$
C.$B和D$
D.$A和D$

答案： D

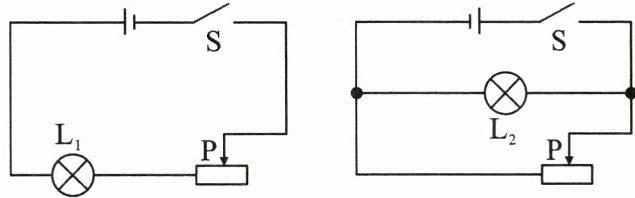

13. (广安市中考)如图所示,电源电压不变,$L_1$、$L_2$两个灯泡的规格相同。闭合开关$S$,当滑动变阻器的滑片$P$都从中点向右滑动的过程中,关于两灯的亮度情况,说法正确的是(A)

A.$L_1始终比L_2$暗
B.$L_1始终比L_2$亮
C.$L_1和L_2$都变暗
D.$L_1和L_2$都变亮

答案： A

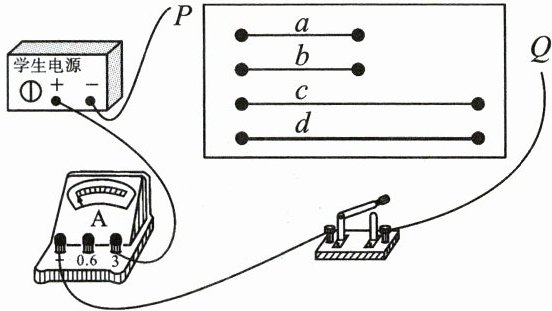

14. 利用如图所示的电路探究影响导体电阻大小的因素,演示板上固定有$a$、$b$、$c$、$d$四根合金丝,长度关系为$L_a = L_b = \frac{1}{2}L_c = \frac{1}{2}L_d$,横截面积关系为$S_a = S_b = S_c = \frac{1}{2}S_d$,其中$a$、$c$、$d$均为镍铬合金丝,$b$为锰铜合金丝。将导线$P$、$Q$分别接在同一根合金丝两端的接线柱上,下列说法错误的是(C)

A.选用$a和b$进行实验,可以探究导体电阻跟导体材料的关系
B.选用$c和d$进行实验,可以探究导体电阻跟导体横截面积的关系
C.选用$b和c$进行实验,可以探究导体电阻跟导体长度的关系
D.实验过程中通过观察电流表示数变化来判断合金丝电阻大小是用的转换法

答案： C

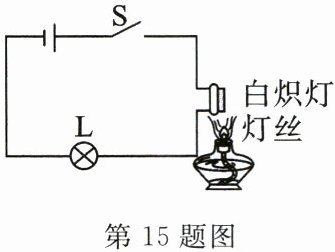

15. 刘老师做了一个实验,连接如图所示电路,当闭合开关$S$时,小灯泡$L$发光,然后用点燃的酒精灯对白炽灯的钨丝加热,可观察到小灯泡$L$的亮度明显变暗。由此实验可知,一盏白炽灯,正常发光时灯丝的电阻比不发光时灯丝的电阻大(选填“大”“小”或“相等”)。

答案： 大

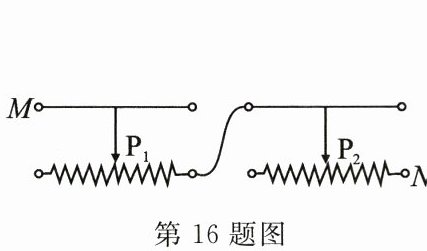

16. 如图所示,将两个滑动变阻器串联起来,若将$M$、$N$两个接线柱接入电路后,为使这两个滑动变阻器接入电路的总电阻值最大,则应将滑片$P_1$滑到最左端,$P_2$滑到最左端。(均选填“左”或“右”)

答案： 左　左

17. 2024年龙年春晚的表演节目中出现了诸多国产手机。制作手机芯片的主要材料是半导体(选填“超导体”“半导体”或“导体”)。

答案： 半导体

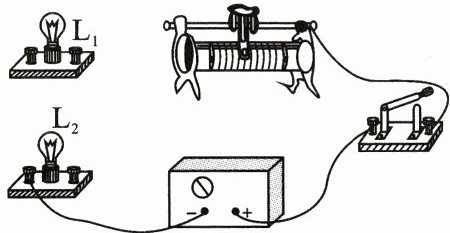

18. (百色市中考)在图中用笔画线表示导线把电路元件连接起来,要求$L_1和L_2$并联,滑动变阻器能控制两只灯泡的亮度。

答案：
解:如图所示
