《2025年名校课堂内外九年级物理上册人教版》

1. 电路如图所示,关于滑动变阻器的相关说法,你认为错误的是(C)

A.滑片P向右滑动,小灯泡将变暗,电流表示数减小
B.铭牌“10Ω 2A”表示滑动变阻器的调节范围是0～10Ω
C.该电路连接完毕后,可直接闭合开关
D.滑动变阻器要“一上一下”接线才能发挥“变阻”的作用

答案： C

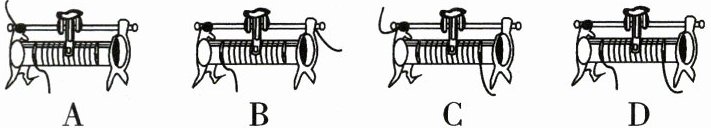

2. (内江市中考)如图所示,给出了滑动变阻器四种接入电路的结构示意图。其中,当滑片P向左滑动时,使连入电路中的电阻变大的接法是(C)

答案： C

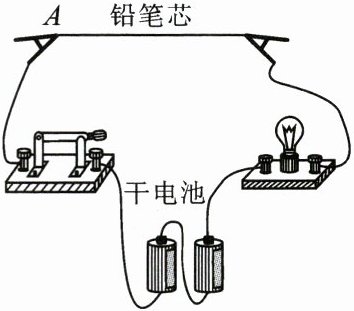

3. 小明收集了很多材料和长度都相同但粗细不同的铅笔芯。如图所示,闭合开关,夹子A向右移动的过程中,灯泡亮度应该变亮(选填“变亮”“变暗”或“不变”),小明是靠改变铅笔芯的长度来改变接入电路的电阻的。受此启发,人们制造的电路元件是滑动变阻器。

答案： 变亮　长度　滑动变阻器

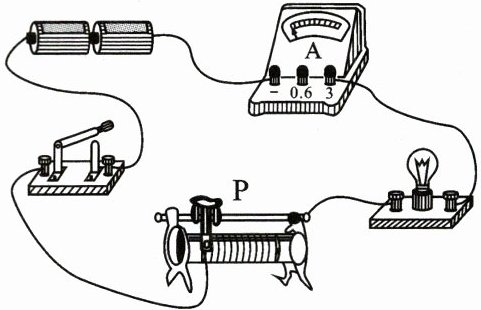

4. 如图所示,滑动变阻器连入电路时,要串联在电路中。在闭合开关前,滑片P应处于B(选填“A”或“B”)端,此时变阻器电阻丝的AP(选填“AP”或“PB”)部分接入电路中。当滑片P向左移动时,电流表的示数将变大,灯泡的亮度将变亮。

答案： 串　B AP　变大　变亮

5. 下列家用电器中,未使用变阻器的是(D)
A.台灯上调节灯光亮暗程度的旋钮
B.电脑的喇叭上调节音量高低的旋钮
C.随身听上调节音量的旋钮
D.家用白炽灯

答案： D

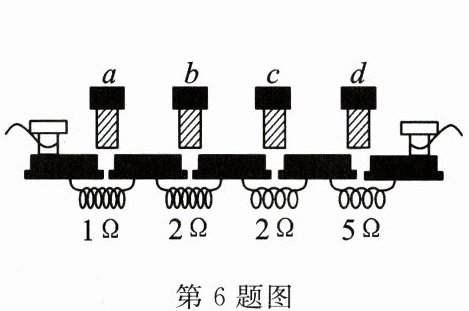

6. 如图为插孔式电阻箱结构示意图,要使连入电路的电阻为7Ω,应将铜塞插入插孔的是(B)

A.b和c
B.a和c
C.a和d
D.b和d

答案： B

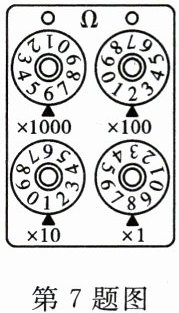

7. 如图所示的电阻箱的示数为6218Ω。

答案： 6218

8. 如图所示是大型电子地磅的电路图。当称重物时,在压力作用下滑片P向下端滑动,变阻器连入电路的电阻变小(选填“变大”“不变”或“变小”,下同),电流表(重量表)的示数将变大。

答案： 下　变小　变大
