《2025年名校课堂内外九年级物理上册人教版》

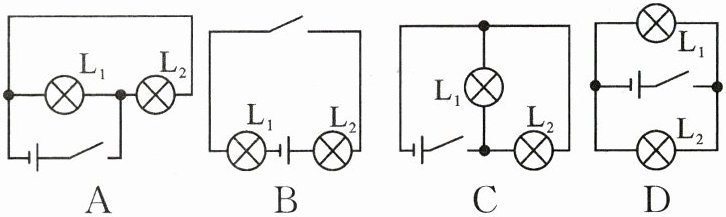

1. 如图所示,灯泡$L_{1}$、$L_{2}$串联的电路是(B)

答案： B

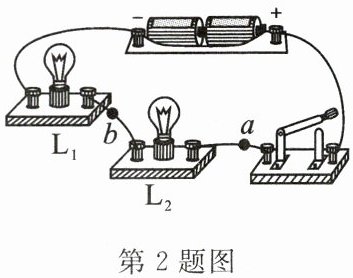

2. 如图所示,下列说法不正确的是(B)

A.灯泡$L_{1}和L_{2}$串联
B.开关只控制灯泡$L_{1}$
C.开关控制灯泡$L_{1}和L_{2}$
D.开关由$a点移到b$点,其控制作用不变

答案： B

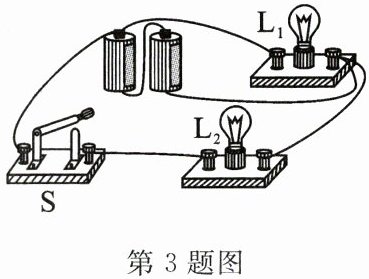

3. 如图所示,下列对电路分析的说法正确的是(B)

A.两只灯泡是串联的
B.两只灯泡是并联的
C.灯泡$L_{1}$短路
D.开关$S控制灯泡L_{1}和L_{2}$

答案： B

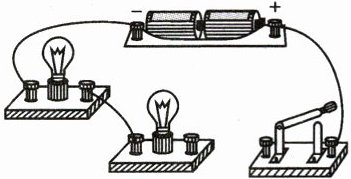

4.(淮安市中考)用笔画线代替导线,连接图中实物电路,使电灯$L_{1}$、$L_{2}$串联。

答案：
解:如图所示

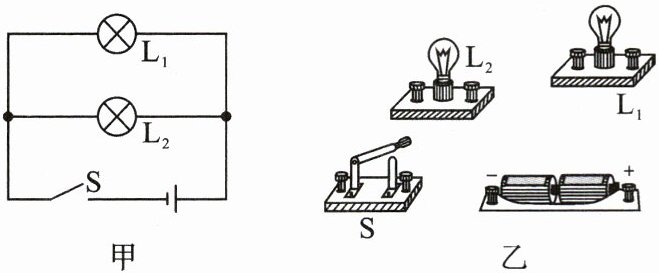

5. 根据如图所示的电路图,用笔画线代替导线,连接实物电路(要求导线不能交叉)。

答案：
解:如图所示

6. 关于生活中的一些电路连接,下列判断不正确的是(C)
A.家里的台灯与控制它的开关是串联的
B.交通路口的红、黄、绿三色指示灯是并联的
C.充电宝可以同时给两部手机充电,此时这两部手机是串联的
D.一般家庭的卫生间都要安装照明灯和换气扇,使用时互不影响,它们是并联的

答案： C

7.(恩施州中考)小明关掉客厅的灯后,到书房去打开书房的灯进行学习,这两盏灯的连接方式(A)
A.一定是并联
B.一定是串联
C.可能是串联
D.无法判断

答案： A

8.【物理学与日常生活】在高铁站的自助验票口,乘客需刷身份证,同时进行人脸识别,只有“人证合一”,同时满足人脸识别和身份证扫描的要求才可通过闸机进入。那么人脸识别和身份证扫描这两个模块是串联的。

答案： 串联

9. 一个开关同时控制两盏灯的亮和灭,则这两灯(C)
A.一定是串联
B.一定是并联
C.可能串联也可能并联
D.串联或并联都不行

答案： C
