《2025年名校课堂内外九年级物理上册人教版》

11. 如图所示,当开关 $ S_1 $,$ S_2 $ 都断开时,电路处于断路状态；当开关 $ S_1 $、$ S_2 $ 都闭合时,电路处于短路状态,此时灯不会(选填“会”或“不会”)被烧坏。

答案： 断路　短路　不会

12. 用丝绸摩擦过的玻璃棒 $ a $ 接触不带电的验电器金属球 $ b $ 后,验电器的两片金属箔张开,则下列说法正确的是(C)

A.丝绸摩擦过的玻璃棒带负电荷
B.丝绸与玻璃棒 $ a $ 摩擦过程中创造出了新电荷
C.$ a $、$ b $ 接触时,$ b $ 上的一些电子转移到 $ a $ 上,瞬时电流方向 $ a \to b $
D.验电器的两片金属箔张开时,金属箔都带负电荷

答案： C

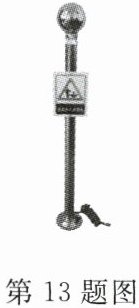

13. 如图所示是静电释放器,当带有正电荷的人体接触静电释放器时,将会有电子(选填“正电荷”或“电子”)发生转移,形成电流的方向是从人体到释放器(选填“从人体到释放器”或“从释放器到人体”)。

答案： 电子　从人体到释放器

14. 发光二极管简称 $ LED $。如图所示,把 $ LED $ 接入电路,闭合开关后 $ LED $ 正常发光。以下说法正确的是(A)
A.电源左端是正极
B.电源右端是正极
C.$ LED $ 是电路中的开关
D.把电源正、负极对调,$ LED $ 也会发光

答案： A

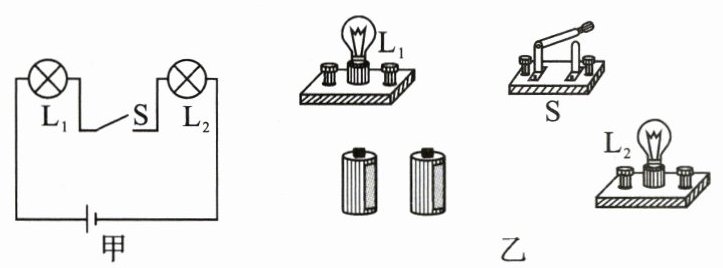

15. 根据图甲的电路图,将图乙中电学元件用笔画线代替导线连接起来。(连线不得相交)

答案：
解:如图所示
　　　　　　

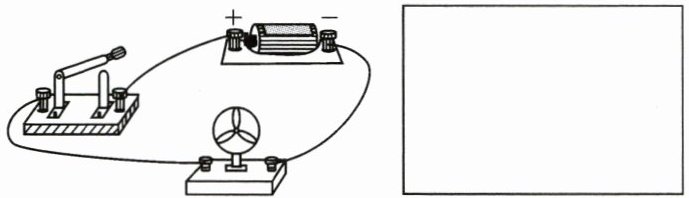

16. 如图是某实物连接电路,请根据实物图在方框内画出对应的电路图。

答案：
解:如图所示
　　　　　　

17. 【新情境】将用不同纳米材料做成的 $ A $、$ B $ 两板相互摩擦后,接入电路并闭合开关,电路中有电流通过(如图所示),则此时 $ A $、$ B $ 板整体在电路中相当于电源(填电路元件),$ A $ 板相当于该元件的负极。

答案： 电源　负
