《2025年名校课堂内外九年级物理上册人教版》

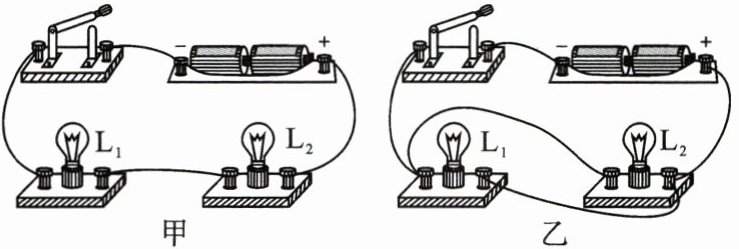

10. 将两只灯泡分别接在甲、乙两个电路中,比较串、并联电路的特点。以下说法不正确的是(D)

A.在甲电路中,当$L_{1}和L_{2}$都发光时,取下$L_{1}$后,$L_{2}$会熄灭
B.在甲电路上,将电池的正、负极调换,开关闭合后,$L_{1}和L_{2}$仍亮
C.在乙电路中,当$L_{1}和L_{2}$都发光时,取下$L_{1}$后,$L_{2}$不会熄灭
D.在乙电路中,将电池的正、负极调换,开关闭合后,只有一只灯泡亮

答案： D

11. 下列操作能使图中的灯泡$L_{1}和L_{2}$组成串联电路的是(D)

A.闭合开关$S_{1}$、$S_{2}和S_{3}$
B.只闭合开关$S_{1}和S_{2}$
C.只闭合开关$S_{2}和S_{3}$
D.只闭合开关$S_{3}$

答案： D

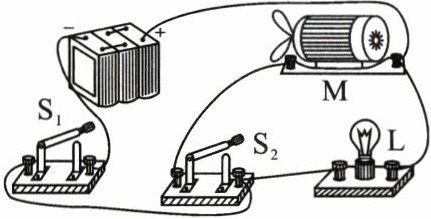

12. 将灯泡$L和电动机M$接入如图所示的电路中,下列说法中正确的是(D)

A.开关$S_{1}只控制灯泡L$
B.开关$S_{2}只控制灯泡L$
C.先闭合$S_{1}$,再闭合$S_{2}$时,灯泡$L$短路
D.同时闭合$S_{1}$、$S_{2}$,灯泡$L和电动机M$并联

答案： D

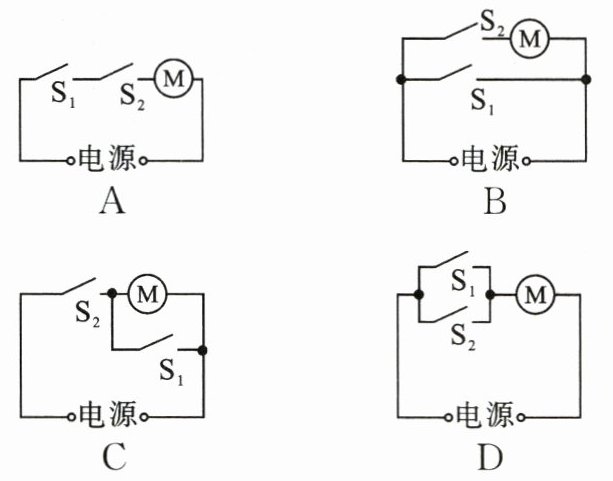

13. “一盔一带,安全常在”,小佳想制作一款智能头盔,只有戴上头盔扣上卡扣后,头盔上的信号发射器才能发出信号,当电动车上的信号接收器($S_{1}$)接收到信号,再转动电动车钥匙($S_{2}$),车才能正常启动,下列电路中符合要求的是(A)

答案： A

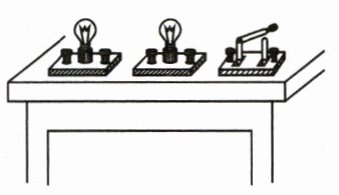

14. 如图所示,实验桌上有一个盒子,上面有两个灯泡、一个开关(盒子及导线未画出),它们的电路连接情况不可见,闭合开关,两个灯泡同时发光,断开开关,两个灯泡同时熄灭。
(1)请你判断：在这个盒内,除了导线,一定还有另外一个电路元件,它是电源。
(2)能否根据上述现象判断两个灯泡是串联的？不能,理由是若两灯泡并联,开关在干路上,两灯泡也能同时发光,同时熄灭。
(3)不借助其他器材,请设计一个简单的方法,判断两个灯泡是串联还是并联。请写明你的操作步骤、判断结论的现象：断开开关,取下其中一只灯泡,再闭合开关,看另一个灯泡能否发光,若发光,则两灯泡并联,若不发光,则两灯泡串联。

答案：
(1)电源
(2)不能 若两灯泡并联,开关在干路上,两灯泡也能同时发光,同时熄灭
(3)断开开关,取下其中一只灯泡,再闭合开关,看另一个灯泡能否发光,若发光,则两灯泡并联,若不发光,则两灯泡串联
