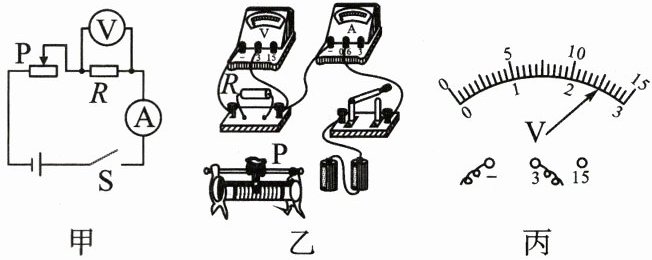

1. 用如图甲的电路测量定值电阻R的阻值。

(1) 测量电阻的实验原理是______。
(2) 按图甲电路,将图乙中的滑动变阻器正确连入电路。
(3) 连接电路时,开关必须______,正确连接电路后,闭合开关前,滑动变阻器的滑片应处于______处。滑动变阻器除了保护电路,其主要作用是______。
(4) 闭合开关,将图乙中的滑动变阻器的滑片P滑到某一位置时,电流表的示数为0.5A,电压表的示数如图丙。由此可知被测电阻的阻值R= ____Ω。
(5) 该同学完成一次实验后,为确保测量结果的准确性,接下来的操作是____。
A. 调节滑动变阻器的滑片P到不同位置,再进行多次测量,求电阻的平均值
B. 换用阻值不同的电阻再进行几次测量

答案：

(1)$R=\frac{U}{I}$
(2)解:如图所示 。
(3)断开 阻值最大 改变定值电阻两端的电压
(4)5
(5)A

2. 在“测量小灯泡电阻”的实验中,已知小灯泡正常工作时的电压为2.5V,正常工作时的阻值大约为8Ω。

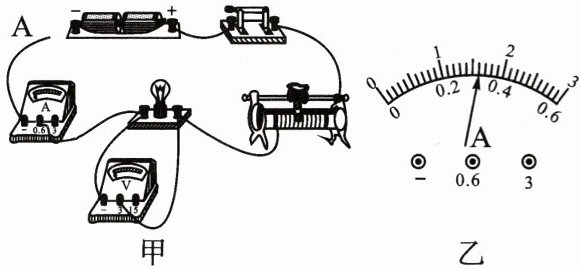

(1) 如图甲所示,小涛同学即将连好最后一根导线A,他的同桌制止了他,说小涛连接电路时有两处错误,分别是连接电路时没有断开开关、闭合开关前滑动变阻器的滑片没有调到最大阻值处。小涛根据同桌的意见进行了改正。

(2) 实验时,小涛发现小灯泡不亮,电压表有示数,电流表无示数,移动变阻器的滑片时,电压表的示数不变,则故障原因可能是小灯泡断路(选填“断路”或“短路”)。

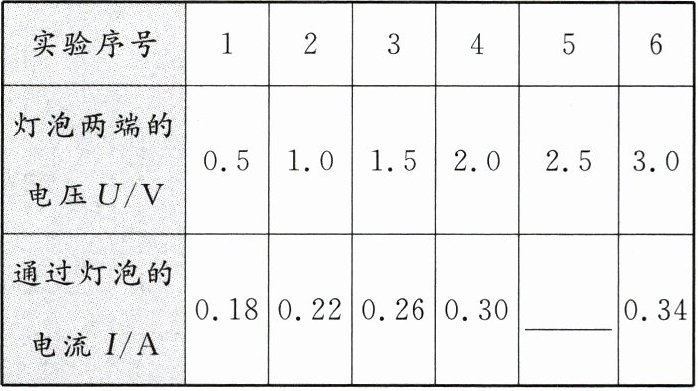

(3) 在实验过程中得到了如下表所示的U和I的数据,灯泡两端的电压为2.5V时,电流表的示数如图乙,请将读数填入表格中的空白处,此时小灯泡的电阻约是7.8Ω(结果保留一位小数)。
|实验序号|1|2|3|4|5|6|
|灯泡两端的电压U/V|0.5|1.0|1.5|2.0|2.5|3.0|
|通过灯泡的电流I/A|0.18|0.22|0.26|0.30|0.32|0.34|

(4) 分析比较表格中的数据可以看出,在灯丝中的电流逐渐增大的过程中,灯丝的电阻变大(选填“变大”“变小”或“不变”),进一步分析可知灯丝电阻随温度的升高而增大。

答案：
(1)连接电路时没有断开开关 闭合开关前滑动变阻器的滑片没有调到最大阻值处
(2)断路
(3)7.8 0.32
(4)变大 灯丝电阻随温度的升高而增大
