3. 为探究并联电路电压的规律,实验室提供的器材有：干电池组(电压为 $ 3V $)、电压表、多个小灯泡、开关和导线若干。

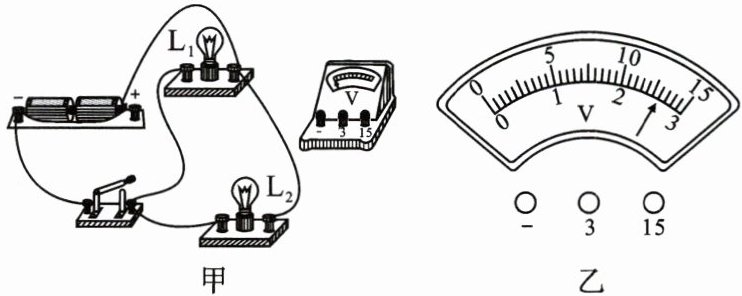

(1)用笔画线代替导线,在图甲中把电路连接完整,要求电压表测灯 $ L_2 $ 两端的电压。
(2)电路连接正确后进行实验,某小组分别测出灯 $ L_1 $、$ L_2 $ 两端的电压和并联电路的总电压,电压表示数相同,如图乙所示,其值为______ $ V $。根据这组数据,该小组得出并联电路中电压的规律。你认为实验的疏漏之处是______。
(3)纠正后得到并联电路中的电压规律为______。

答案：
3.
(1)解:如图所示
(2)2.6 没有更换不同规格的小灯泡进行多次实验
(3)并联电路电源两端的电压与各支路两端的电压相等
