《2025年名校课堂内外九年级物理上册人教版》

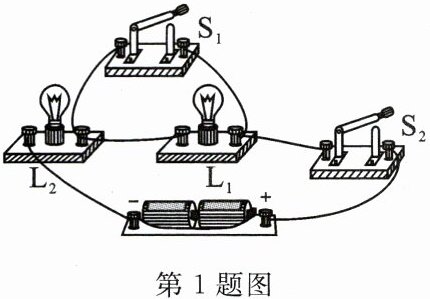

1. 如图所示的电路中,只闭合开关 $ S_2 $ 时,该电路处于通路状态；再闭合开关 $ S_1 $ 时,灯L₂亮,灯L₁不亮,原因是灯L₁被短路。若 $ S_1 $、$ S_2 $ 均断开,则该电路处于断路状态。

答案： 通路 L₂ L₁ 灯 L₁ 被短路 断路

2. 如图所示电路,当开关均断开时,电路中能发光的灯泡是$ L_2 $。当开关均闭合时,不能发光的灯泡是$ L_1 $ 和 $ L_2 $。(均选填“$ L_1 $”“$ L_2 $”或“$ L_1 $ 和 $ L_2 $”)

答案： L₂ L₁ 和 L₂

3. 如图所示,当闭合 $ S_2 $,断开 $ S_1 $、$ S_3 $ 时,电路是通路(选填“通路”“断路”或“短路”,下空同)；当闭合 $ S_1 $、$ S_2 $、$ S_3 $ 时,电路是短路。当只断开 $ S_1 $ 时,$ L_1 $发光(选填“发光”或“不发光”,下空同),$ L_2 $不发光。

答案： 通路 短路 发光 不发光

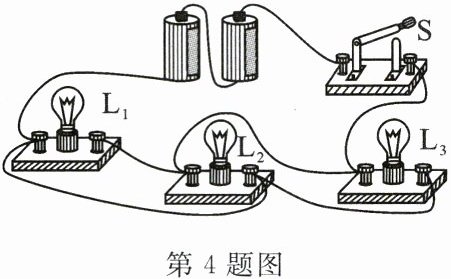

4. 对于如图所示的电路,下列说法正确的是(D)

A.灯 $ L_1 $、$ L_2 $ 串联
B.灯 $ L_1 $、$ L_3 $ 串联
C.灯 $ L_1 $、$ L_2 $、$ L_3 $ 串联
D.灯 $ L_1 $、$ L_2 $、$ L_3 $ 并联

答案： D

5. 如图是电冰箱的简化电路图,其中 $ M $ 是电冰箱压缩机用的电动机,$ L $ 是电冰箱内的照明灯。根据你平时对冰箱的观察,下列判断正确的是(D)

A.开关 $ S_1 $ 闭合,$ S_2 $ 断开时,照明灯 $ L $ 与电动机 $ M $ 串联
B.关上冰箱门时,$ S_1 $ 自动闭合,使得照明灯 $ L $ 熄灭
C.冰箱内温度降到设定温度时,$ S_2 $ 自动断开,电动机 $ M $ 停止工作
D.开关 $ S_1 $、$ S_2 $ 都闭合时,照明灯 $ L $ 与电动机 $ M $ 并联

答案： D

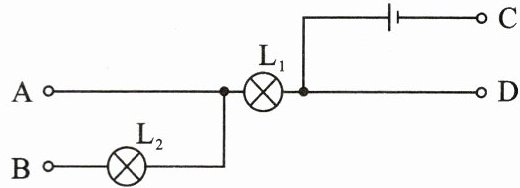

6. 如图所示,$ A $、$ B $、$ C $、$ D $ 是四个接线柱,要使 $ L_1 $、$ L_2 $ 串联,应用导线连接B、C两接线柱。要使 $ L_1 $、$ L_2 $ 并联,应用导线分别连接A、C两接线柱和连接B、D两接线柱。

答案： B、C A、C B、D
