《2025年名校课堂内外九年级物理上册人教版》

7.(重庆市中考)下列关于如图所示的电路的判断,正确的是(D)

A.只闭合开关 $ S_1 $ 时,灯 $ L_1 $、$ L_3 $ 并联
B.只闭合开关 $ S_2 $ 时,灯 $ L_2 $、$ L_3 $ 并联
C.只闭合开关 $ S_2 $、$ S_3 $ 时,灯 $ L_2 $、$ L_3 $ 串联
D.闭合所有开关时,灯 $ L_1 $、$ L_2 $ 并联,灯 $ L_3 $ 短路

答案： D

8. 下列操作能使图中的小灯泡 $ L_1 $ 和 $ L_2 $ 组成并联电路的是(C)

A.闭合开关 $ S_1 $、$ S_2 $ 和 $ S_3 $
B.只闭合开关 $ S_1 $ 和 $ S_2 $
C.只闭合开关 $ S_1 $ 和 $ S_3 $
D.只闭合开关 $ S_3 $

答案： C

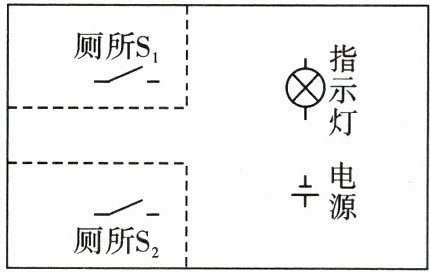

9.(开关串联型)小满暑假坐火车去北京,在火车上发现车厢后面有两个厕所,只有当两个厕所的门都关上时,车厢指示灯才会发光,指示牌才会显示“厕所有人”字样,提醒旅客两个厕所内都有人。请你把图中的各元件符号连接成符合上述设计要求的电路图。

答案：
解:如图所示 。

10.(开关并联型)家用电吹风由电动机和电热丝(定值电阻)等组成。为了保证电吹风的安全使用,要求：只闭合 $ S_1 $,电动机工作,电热丝不工作；只闭合 $ S_2 $,电动机和电热丝都不工作；同时闭合 $ S_1 $、$ S_2 $,电动机和电热丝都工作。请补画完符合要求的电路图。

答案：
解:如图所示

11.(局部短路型)“创新”实验小组的同学要设计一个自动防盗报警电路。要求：晚间开关 $ S $ 闭合后,灯亮电铃不响；当房门被打开时,细导线 $ AB $ 被扯断,灯亮且电铃发声自动报警。请按要求用直线连接如图所示的电路元件。

答案：
解:如图所示

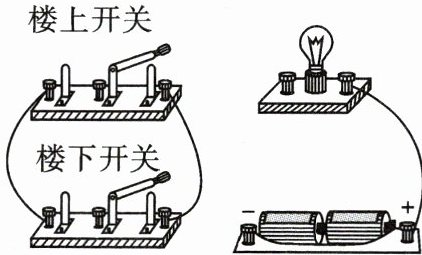

12.(双掷开关类型)如图所示是楼梯照明灯的模拟电路,它的要求是在楼梯的上下两端都能对灯进行控制。请在图上补画连接导线,使之符合这一要求。

答案：
解:如图所示
