《2025年名校课堂内外九年级物理上册人教版》

9. 如图所示电路,当开关闭合时,灯泡$L_1、$$L_2$均正常发光,电压表有示数。则电压表测量的是L₂(填$“L_1”“L_2”$或“电源”)两端的电压。
]

答案： L₂

10. 若将完好的电流表、电压表、小灯泡连接成如图所示的电路,各处接触良好。当开关S闭合后,会出现(C)

A.电流表指针明显偏转
B.小灯泡发光
C.电压表指针明显偏转
D.电池被烧坏

答案： C

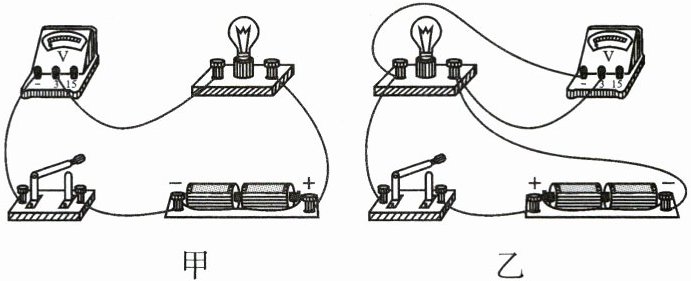

11. 如图所示,用电压表测量小灯泡两端的电压,指出图中电压表的使用错误：

(1)甲图：电压表与灯泡串联。
(2)乙图：电压表的正负接线柱接反。

答案：
(1)电压表与灯泡串联
(2)电压表的正负接线柱接反

12. (阜新市中考)如图所示的电路中,闭合开关S后,两灯均发光,则甲是电流表,乙是电压表。(均选填“电流”或“电压”)
]

答案： 电流 电压

13. 在如图所示电路的“○”内填上适当的电表符号。要求：当开关S闭合时,电路连接正确。
]

答案：
解:如图所示

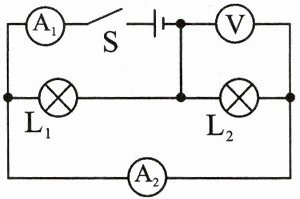

14. 如图所示,当开关S闭合后,下列说法正确的是(B)

A.灯$L_1$与灯$L_2$串联,且灯$L_1$被短路
B.电压表可测出灯$L_1$两端的电压
C.电流表$A_2$测的是灯$L_1$的电流
D.电流表$A_1$测的是灯$L_2$的电流
]

答案： B

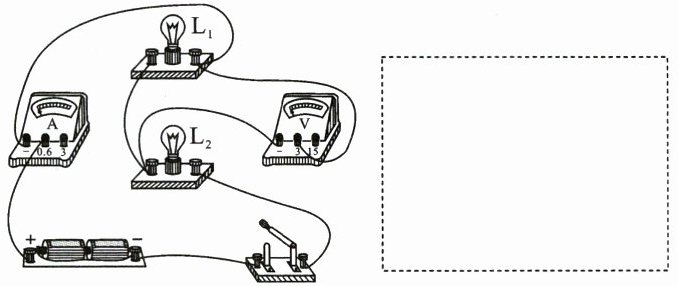

15. 根据如图所示的实物电路,在虚线框中画出对应的电路图。
]

答案：
解:如图所示

16. 太阳能作为一种清洁能源已被广泛使用,如图是一个太阳能电池板的背面,只有连接导线的两个电极,但不能确定哪个是正极。请你选择合适的实验器材进行判断。

(1)实验器材：电压表、开关、导线。
(2)实验步骤：用导线将电池板、电压表、开关连接起来,闭合开关,观察现象。
(3)实验结论：若电压表指针向右偏,则与电压表的正接线柱相连的电极是正极,另一端为负极;若电压表指针向左偏,则与电压表的负接线柱相连的电极是正极,另一端为负极。

答案：
(1)电压表 开关 导线
(2)用导线将电池板、电压表、开关连接起来,闭合开关,观察现象
(3)若电压表指针向右偏,则与电压表的正接线柱相连的电极是正极,另一端为负极;若电压表指针向左偏,则与电压表的负接线柱相连的电极是正极,另一端为负极
