《2025年名校课堂内外九年级物理上册人教版》

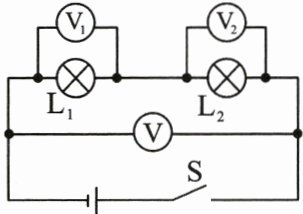

1. 如图所示,在探究“串联电路电压的关系”时,闭合开关S后,电压表$V_1$的示数是$2.5V,V_2$的示数是3.9V,则电压表V的示数是(D)


A.1.3V
B.2.5V
C.3.8V
D.6.4V

答案： D

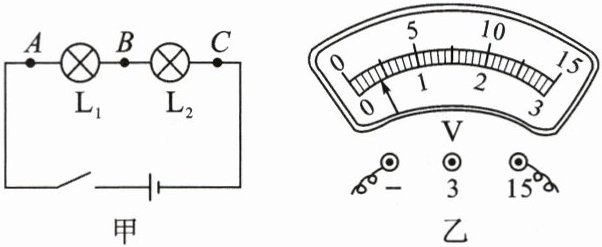

2. (绥化市中考)如图甲是小明“探究串联电路的电压规律”的实验电路图。

(1)连接电路时,开关应断开。实验时,灯$L_1$和灯$L_2$的规格应不相同(选填“相同”或“不相同”)。
(2)闭合开关后,小明发现两灯都不发光,于是分别把电压表接在图甲中A和B两点、B和C两点及A和C两点,测得数据分别是Uₐₙ = 3V,Uₙₙ = 0V,Uₐₙ = 3V；小明检查发现只有灯$L_1$和灯$L_2$中的一盏出现故障,则故障可能是L₁断路。
(3)处理好故障后,小明把电压表接在AB之间重新测量,电压表示数如图乙所示,电压表的分度值是0.5V；为了使实验结果更准确,接下来小明应该：断开开关,电压表改接0~3V的测量范围。
(4)正确实验后,小明分析多组数据得出结论：串联电路中,电源两端电压等于各用电器两端电压之和。(请使用文字叙述)

答案：
(1)断开　不相同　
(2)L₁断路　
(3)0.5　电压表改接0~3V的测量范围　
(4)串联电路中,电源两端电压等于各用电器两端电压之和

3. 小芳同学在实验室做实验时,将三节新干电池串联起来,测得的总电压应该是4.5V；如果将它们并联起来,总电压应该是1.5V。

答案： 4.5　1.5

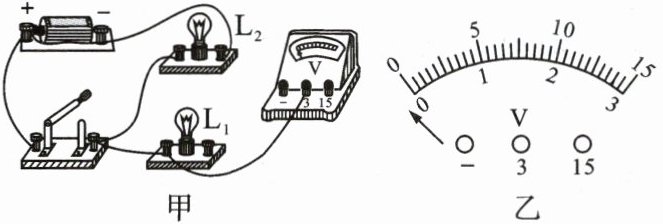

4. 小明同学设计了如图甲所示电路图探究并联电路的电压规律,请你回答下列问题。

(1)请用笔画线代替导线,在图甲中将电路连接完整,要求电压表测量灯$L_1$两端的电压。
(2)小明在连接电路前,发现电压表的指针偏转情况如图乙所示,原因是______。

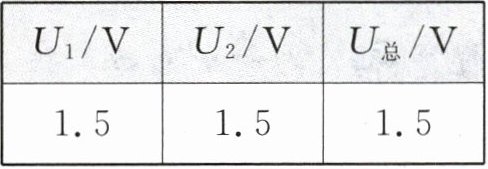

(3)小明排除故障,正确进行实验后,把数据记录在下表中,分析表中实验数据得出实验结论：并联电路中______,且等于______两端电压。

(4)实验存在的不足之处是______。
(5)小明发现家里客厅的灯$L_1$比卧室的灯$L_2$亮,两灯对应的电压$U_1$和$U_2$的大小关系是$U_1______U_2($选填“＞”“=”或“＜”)。

答案：

(1)解:如图所示
(2)电压表使用前没有调零　
(3)各支路两端电压相等　电源　
(4)实验次数太少，结论具有偶然性　
(5)=

5. 某电路中只有两盏电灯且都能发光,用电压表分别测量它们两端的电压,结果电压不相等,由此判断两盏电灯的连接方式是(B)
A.一定是并联
B.一定是串联
C.串联、并联都有可能
D.无法判断

答案： B
