《2025年名校课堂内外九年级物理上册人教版》

1. 某同学做“探究电阻一定时,通过导体的电流与导体两端电压的关系”的实验。

(1) 探究电流与电压的关系时,需要控制______不变,改变______,这里用到的科学探究方法是______。

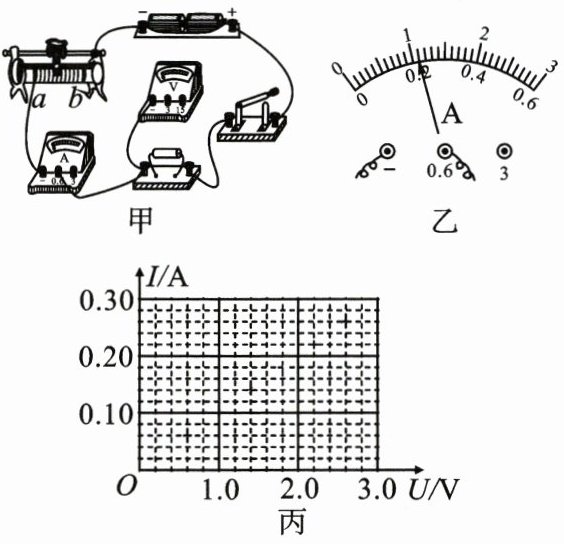

(2) 请将图甲中的实验电路连接完整,连接电路时,开关应______。
(3) 连接好电路,闭合开关前,滑片应置于______(选填“a”或“b”)端。

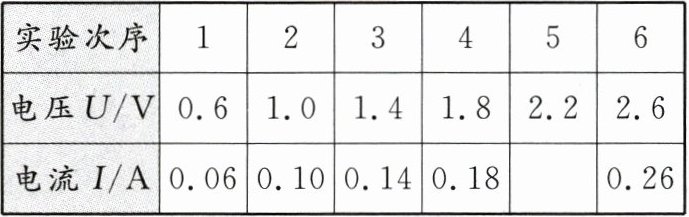

(4) 记录的实验数据如下表(电阻R = 10Ω)：
|实验次序|1|2|3|4|5|6|
|电压U/V|0.6|1.0|1.4|1.8|2.2|2.6|
|电流I/A|0.06|0.10|0.14|0.18| |0.26|

①某次测量时,电压表的示数为2.2V,电流表的示数如图乙所示,为______A。
②请在图丙中画出电流与电压的关系图像。
③分析图像得出的结论是______。

答案：

(1)电阻　电压　控制变量法　
(2)解:如图所示 。　　断开
(3)b　
(4)①0.22 ②解:如图所示 ③电阻一定时，通过导体的电流与导体两端的电压成正比

2. 某实验小组在用如图所示电路探究“电流与电阻关系”的实验时：

(1) 探究电流与电阻的关系时,需要控制______不变,改变______。

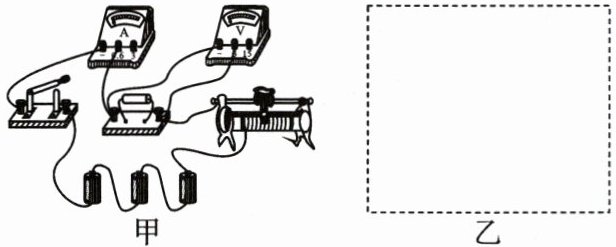

(2) 根据图甲实物电路在图乙虚线框中画出对应的电路图。
(3) 用5Ω的电阻实验时,电压表的示数为2.5V,当把5Ω的电阻换成10Ω的电阻后,应调节滑动变阻器滑片直至电压表的示数为______V。

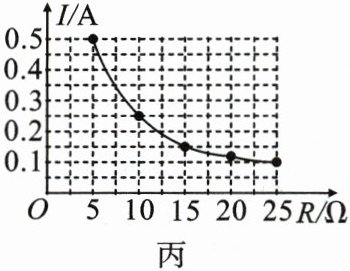

(4) 图丙是小组根据测得的实验数据绘制的电流I随电阻R变化的图像,分析图像得出的实验结论是______。

答案：

(1)电压　电阻　
(2)解:如图所示
(3)2.5　
(4)电压一定时，通过导体的电流与导体的电阻成反比
