《2025年名校课堂内外九年级物理上册人教版》

1. 如图所示,闭合开关S,灯L不发光,电流表有示数,电压表无示数,则电路故障可能是(B)

A.电阻R被短接
B.灯L被短接
C.灯L的灯丝断了
D.电阻R的接线柱接触不良

答案： B

2. 如图所示,导线连接无误,闭合开关后两灯都不亮,电压表有示数且接近电源电压,电流表无示数,则其原因可能是(B)

A.$L_1$短路
B.$L_1$断路
C.$L_2$短路
D.$L_2$断路

答案： B

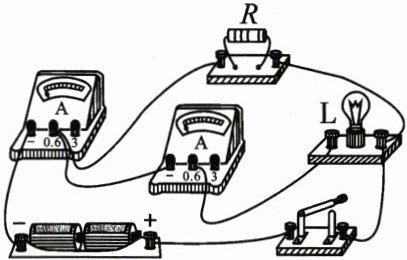

3. 如图所示,闭合开关后,两电流表正常工作,且示数相同,则可能发生的故障是(B)

A.R短路
B.R断路
C.L短路
D.L断路

答案： B

4. 如图所示为某实验小组设计的电路,电源电压保持不变。闭合开关后电路正常工作,一段时间后,发现只有一只电表示数变大,经排查,故障只发生在电阻R或灯L上,则以下分析正确的是(B)

A.一定是灯L短路
B.可能是灯L断路
C.可能是电阻R短路
D.可能是电阻R断路

答案： B

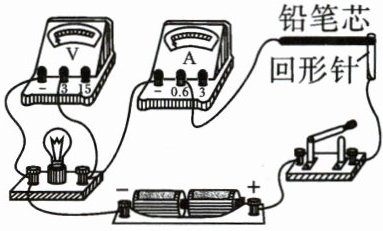

5. (盐城市中考)如图所示是小明设计的模拟调光台灯电路。闭合开关后,灯泡不亮,电流表无示数,电压表有示数,小明检查后发现有一处故障,该电路的故障可能是(D)

A.电流表断路
B.电压表短路
C.铅笔芯断路
D.灯泡断路

答案： D

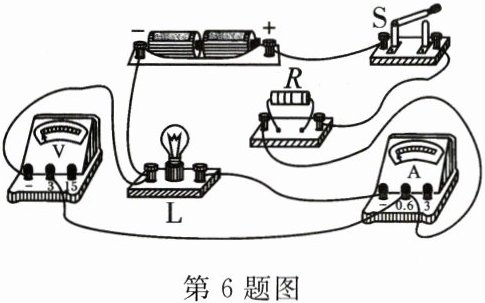

6. (西宁市中考)在如图所示的电路中,电源电压不变,闭合开关S,电路正常工作,过一会儿,灯L突然变亮,电流表、电压表示数变大。该电路中可能出现的故障是(A)

A.电阻R短路
B.电阻R断路
C.灯L短路
D.灯L断路

答案： A

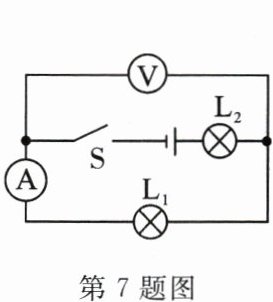

7. 如图所示,电源电压不变,闭合开关S,灯泡$L_1、$$L_2$都发光。一段时间后,由于某个灯泡发生故障,使两灯都熄灭,且电流表示数为零,电压表示数变大,则下列说法正确的是(C)

A.灯泡$L_1$和$L_2$发光时,两灯并联
B.灯泡熄灭是由于灯$L_2$断路造成的
C.灯泡熄灭是由于灯$L_1$断路造成的
D.灯泡熄灭是由于灯$L_2$短路造成的

答案： C

8. 如图所示电路,开关S闭合时,可能发生的现象是(C)

A.$L_1$被烧坏
B.$L_1$发光、$L_2$不发光
C.电池被烧坏
D.$L_2$被烧坏

答案： C
