《2025年名校课堂内外九年级物理上册人教版》

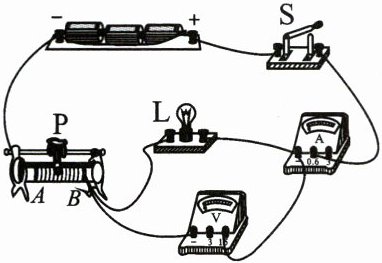

3. 在如图所示的“伏安法测电阻”实验中,闭合开关S,小明发现电流表有示数,但示数较小,小灯泡不亮。接下来应进行的操作是(D)

A.更换一个同样规格的小灯泡
B.更换电压表所使用的量程
C.检查电路中是否存在断路故障
D.变阻器的滑片P向B端滑动

答案： D

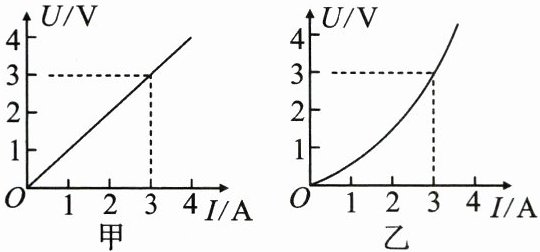

4. 在“伏安法测电阻”的实验中,小雪和晓彤分别选用定值电阻和小灯泡为测量对象,在处理实验数据时,分别画出了其对应的U-I图像,如图甲、乙所示。对于图像的分析,以下说法错误的是(C)

A.由图甲可知,定值电阻的阻值为1Ω
B.由图甲可知,定值电阻的阻值不随其两端的电压和通过的电流而改变
C.为了减小误差,应该用多次测量取平均值的方法计算小灯泡的电阻
D.由图乙及实验现象可知,小灯泡的电阻随灯丝温度的升高而增大

答案： C

5. 关于“伏安法测定值电阻”和“伏安法测小灯泡的电阻”,下列说法正确的是(C)
A.两个实验的原理不同
B.两个实验都用了控制变量法
C.滑动变阻器的作用都是改变部分电路两端的电压和电路中的电流
D.两个实验进行多次测量都是为了减小误差,使测量数据更加精确

答案： C

6. 【新考向】(1) 图甲是利用“伏安法”测小灯泡电阻的实验电路图,图乙的A是一组同学根据实验数据画出的通过小灯泡的电流I与它两端电压U之间的关系图像。通过图像可以得出小灯泡两端的电压为4V时,灯丝电阻为20Ω。当小灯泡两端的电压增大时,灯丝的电阻将变大,其原因是灯丝的温度升高,电阻变大。
(2) 另外一组同学用相同器材和电路图做这个实验时,由于接线错误,根据测量的数据绘出的I-U图像如图乙的B所示。你认为错误的原因可能是电压表接在了滑动变阻器的两端。

答案：
(1)20 变大 灯丝的温度升高,电阻变大
(2)电压表接在了滑动变阻器的两端

7. 【科学推理】如图所示是利用伏安法测电阻的部分电路,若考虑电表内阻对电路的影响,则测量值偏大,是由于电压表所测Rx两端的电压偏大。

答案： 大 大
