《2025年名校课堂内外九年级物理上册人教版》

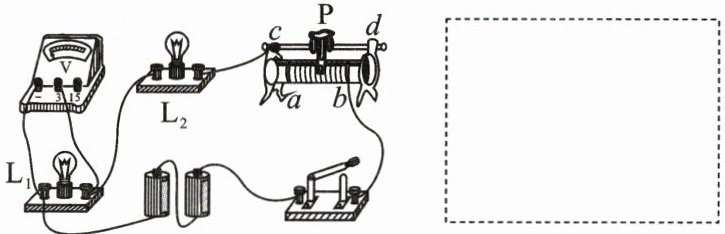

1. 请根据实物图,在虚线框内画出对应的电路图。

答案：
解:如图所示

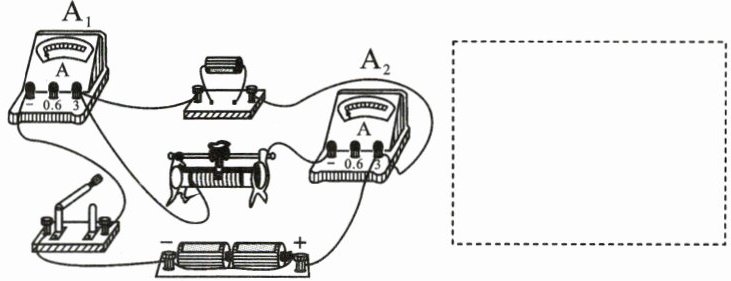

2. 根据如图所示的实物连接图,在虚线框中画出电路图。

答案：
解:如图所示

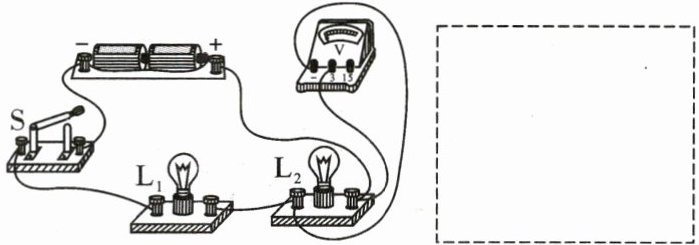

3. 小明连接了如图的实验电路,请你在虚线框内画出对应的电路图。

答案：
解:如图所示

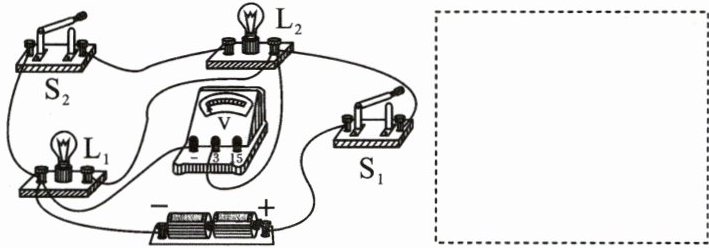

4. 根据如图所示的实验图,在虚线框内画出对应的电路图(要求连线要横平竖直,尽量使电路图简洁美观)。

答案：
解:如图所示

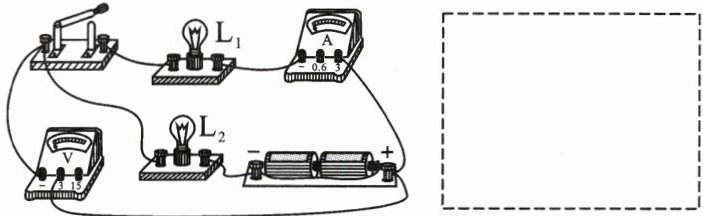

5. 根据如图所示的实物图,在虚线框内画出对应的电路图。

答案：
解:如图所示

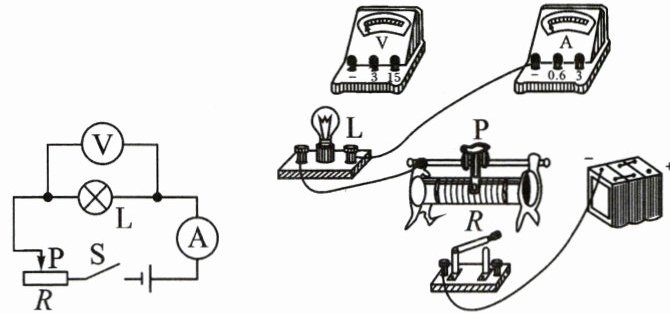

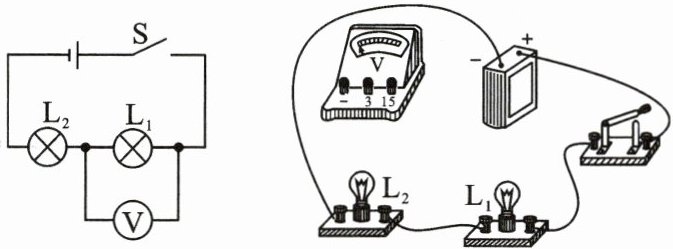

6. 如图所示,请根据电路图连接实物图中的电压表。

答案：
解:如图所示
　　　　　　

7. 请根据如图甲所示的电路图,用笔画线代替导线将图乙中的实物图补充完整。

答案：
解:如图所示
　　　　　　

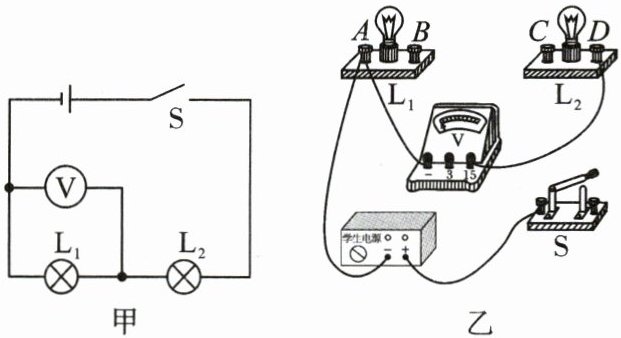

8. 如图甲是小明设计的“探究串联电路中电压特点”的实验电路图。
(1)请用笔画线代替导线,根据图甲补全图乙中的实验电路。
(2)为测两灯的总电压,只需改动一根导线,请在图乙中在需要改动的导线上打“×”,并画出新的导线(此导线加粗)。

答案：
解:如图所示
　　　　　　

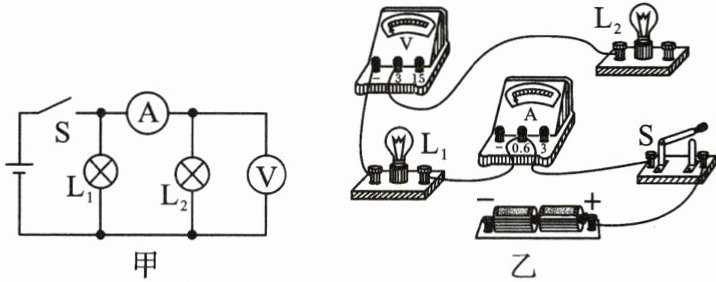

9. 请按照电路图连接对应的实物图(电压表选0～3V量程,电流表选0～0.6A量程)。

答案：
解:如图所示
