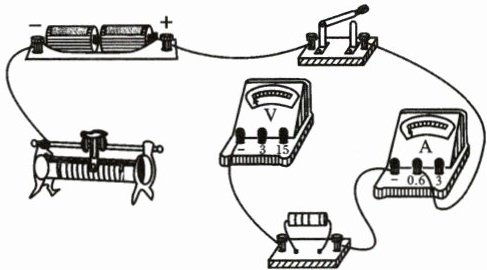

10. 在如图所示的电路中,有一根导线尚未连接,请用笔画线代替导线补充完整。要求：灯L与滑动变阻器R串联,且闭合开关S后,当滑动变阻器的滑片向左移动时,电流表的示数变小。

答案：
解:如图所示

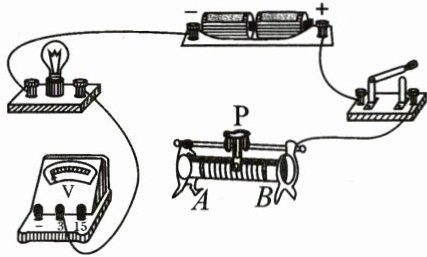

11. 如图所示的电路中,有两根导线尚未连接,请用笔画线代替导线补充完整。要求：①电压表测小灯泡两端电压；②闭合开关后,向A端移动滑动变阻器的滑片P,小灯泡变亮。

答案：
解:如图所示

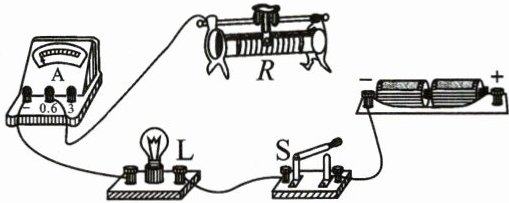

12. 如图所示,在图中用笔画线代替导线,将实验电路连接完整。要求：滑动变阻器的滑片向右滑动时连入电路的电阻变小。

答案：
解:如图所示

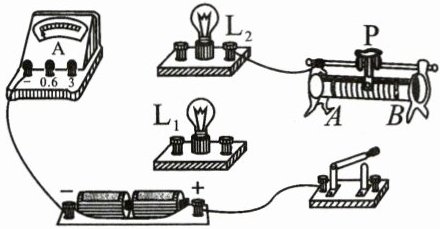

13. 如图所示的电路中,有几根导线尚未连接,请用笔画线代替导线补上,补上后要求：
(1)两灯泡并联。
(2)电流表测灯$L_1$中的电流。
(3)闭合开关后,向A端移动滑动变阻器的滑片P,两灯均变暗。

答案：
解:如图所示

14. 在图示电路中的“○”内,填入电流表或电压表的符号,要求两灯都能工作。

答案：
解:如图所示

15. 在如图所示的电路中填上适当的电表符号,要求两灯并联,使之成为正确的电路。

答案：
解:如图所示

16. 如图所示电路,请在三处“○”内分别填上电流表或电压表,使电路正确且为并联电路。

答案：
解:如图所示
