《2025年名校课堂内外九年级物理上册人教版》

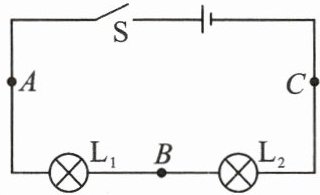

1. 在探究串联电路的电流规律时,小敏同学连接了如图所示的电路。

(1) 在连接电路时,开关应断开；电流表要与所测用电器串联。
(2) 实验中,选择的两个小灯泡的规格应该不同(选填“相同”或“不同”)。

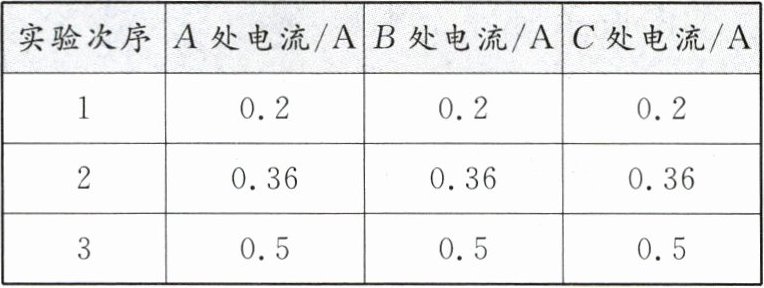

(3) 电路检查无误后,闭合开关,灯 $ L_1 $、$ L_2 $ 均发光,接着她把电流表分别接在 $ A $、$ B $、$ C $ 处。实验时,她记录的实验数据如下表所示,由表中的实验数据可初步得出的结论是串联电路中各处电流都相等。
|实验次序| $ A $ 处电流/$ A $ | $ B $ 处电流/$ A $ | $ C $ 处电流/$ A $ |
| 1 | $ 0.2 $ | $ 0.2 $ | $ 0.2 $ |
| 2 | $ 0.36 $ | $ 0.36 $ | $ 0.36 $ |
| 3 | $ 0.5 $ | $ 0.5 $ | $ 0.5 $ |

答案： （1)断开 串联 （2)不同 （3)串联电路中各处电流都相等

2. (济宁市中考)将两个不同的小灯泡串联在电路中,发现一个较亮,另一个较暗,则通过较亮灯泡的电流等于(选填“大于”“等于”或“小于”)通过较暗灯泡的电流,判断依据是在串联电路中,电流处处相等。

答案： 等于 在串联电路中,电流处处相等

3. 如图所示,闭合开关 $ S $,电流表 $ A_1 $ 的示数是 $ 0.2A $,$ A_2 $ 的示数是 $ 0.4A $,则 $ A_3 $ 的示数是(C)


A.$ 0.2A $
B.$ 0.4A $
C.$ 0.6A $
D.$ 0.7A $

答案： C

4. 小明家中装有一台电视机、一台洗衣机、两盏照明灯,单个用电器正常工作时的电流依次为 $ 200mA $、$ 1A $ 和 $ 250mA $。如果电路中的电流不允许超过 $ 3A $,他家最多还能再装 $ 300mA $ 的照明灯(C)
A.$ 12 $ 盏
B.$ 10 $ 盏
C.$ 4 $ 盏
D.$ 5 $ 盏

答案： C

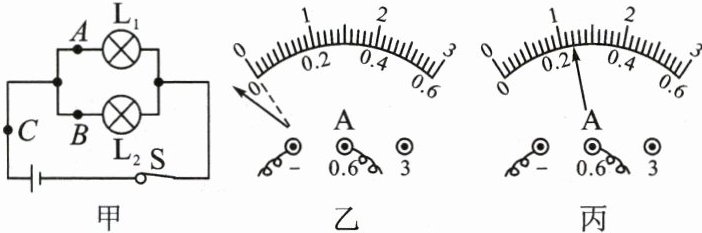

5. 在探究并联电路电流规律的实验中,如图甲是实验的电路图。

(1) 电流表应串联(选填“串联”或“并联”)在被测量电路中。若要测量干路电流,则电流表应接在甲图中的C(选填“$ A $”“$ B $”或“$ C $”)点。
(2) 小明同学在测量 $ A $ 处的电流时,发现电流表的指针偏转如图乙所示,原因是电流表正负接线柱接反了；在排除故障后,电流表的示数如图丙所示,则电流表的示数为0.24$ A $。

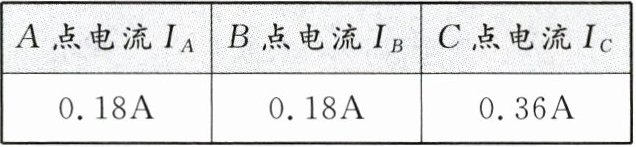

(3) 下表是小亮同学用两盏规格相同的灯泡做实验时记录的数据,他得出的实验结论是：在并联电路中,干路电流等于各支路电流之和,且各支路的电流相等。请指出小亮的探究过程的两点不妥之处：
①选用了规格相同的小灯泡,选用器材太特殊；
②只测了一组数据。
| $ A $ 点电流 $ I_A $ | $ B $ 点电流 $ I_B $ | $ C $ 点电流 $ I_C $ |
| $ 0.18A $ | $ 0.18A $ | $ 0.36A $ |

答案： （1)串联 C （2)电流表正负接线柱接反了 0.24 （3)①选用了规格相同的小灯泡,选用器材太特殊 ②只测了一组数据
