《2025年课堂精练七年级数学上册北师大版双色版》

根据几何体，从三个方向看物体的形状图
$\left\{ \begin{matrix} 从$ ______ $看:看列,选最高层 \\ 从$ ______ $看:看行,选最高层 \\ 从$ ______ $看:画根基,平面图 \end{matrix} \right.$

答案： 正面 左面 上面

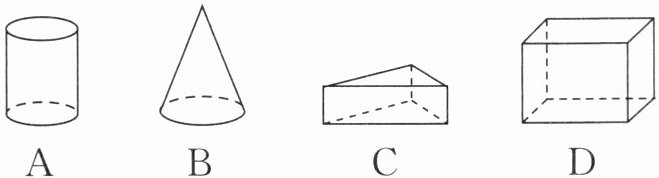

1.下列四个水平放置的几何体，从正面看不是长方形的是(B)。

A
B
C
D

答案： 1.B

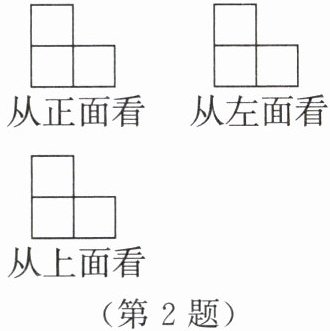

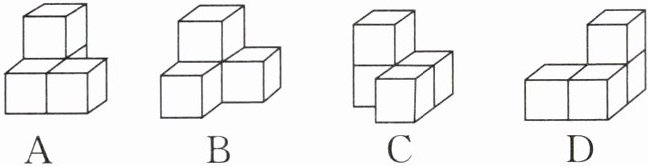

2.用4个相同的小立方块搭建了一个几何体，从三个方向看到的形状图如图所示，则这个几何体可能是(A)。

从正面看 从左面看
从上面看
(第2题)
ABCD

答案： 2.A

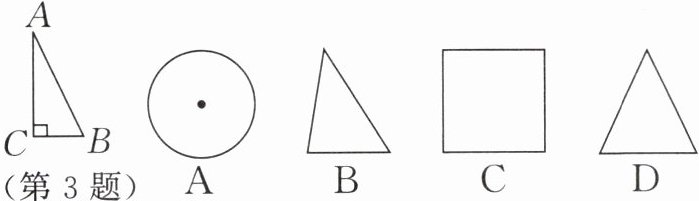

3.如图，将直角三角形$ABC$绕直角边$AC$所在的直线旋转一周，所得的几何体从正面看是(D)。

(第3题)
ABCD

答案： 3.D

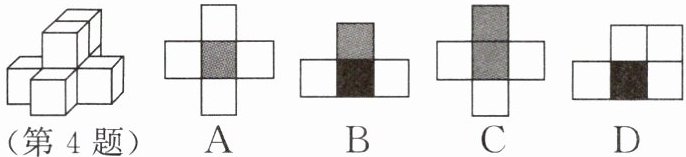

4.如果用$□ $表示1个小立方块，用$\boxed{ }$表示2个小立方块叠加，用$\blacksquare $表示3个小立方块叠加，那么图中由7个小立方块搭成的几何体，从正面看，其形状图是(B)。
(第4题)

ABCD

答案： 4.B

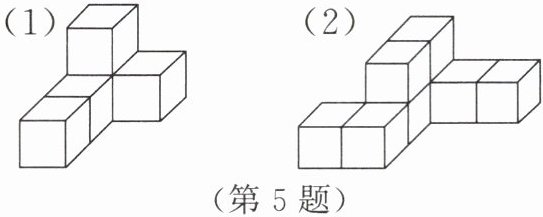

5.如图，分别画出从三个方向看到的下列几何体的形状图。
(1)(2)
(第5题)

答案：
5.解：
(1)如图①。

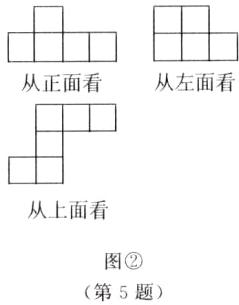

(2)如图②。

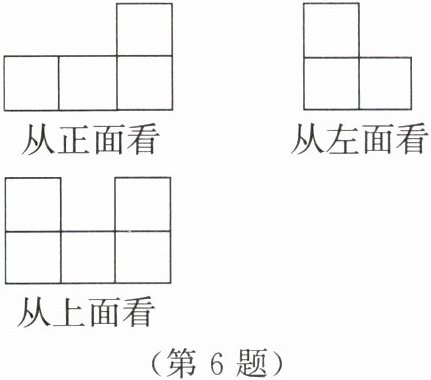

6.如图所示的是从三个方向看到的由若干棱长为1的小立方块搭成的几何体的形状图，所搭成的几何体所用的小立方块的个数是6。
从正面看 从左面看
从上面看
(第6题)

答案： 6.6

7.如图，正方形$ABCD$的边长为3，以直线$AB$为轴，将正方形旋转一周，从左面看到的所得几何体的形状图的周长是18。
(第7题)

答案： 7.18
