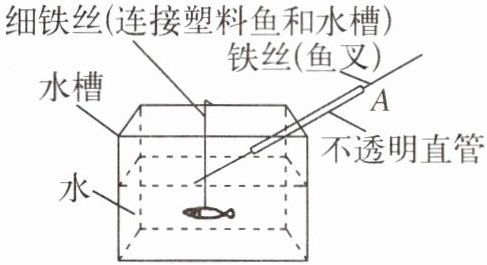

10. (2024·苏州昆山期中)学习光的折射时,老师自制了一套装置来演示“渔民叉鱼”技巧。如图所示,不透明直管是一根可绕铁架台(未画出)上固定点转动的铁管,小鱼模型用支架和细铁丝悬挂在水槽中央。

(1)从A处透过直管观察,调整直管方向,直到能从直管看到水中的“鱼”,看到的是鱼的虚(填“实”或“虚”)像,将此时直管的方向固定。
(2)用一根足够长的铁丝(鱼叉)沿直管叉向看到的“鱼”,这时并不能叉到鱼,这是由于光从水(填“空气”或“水”,下同)到空气时发生了折射。
(3)根据“人总是感觉光好像是从像直接进入眼睛的”这一错觉,将此时的铁丝(鱼叉)看成光线及其反向延长线,从鱼缸正面观察,根据（两根）铁丝的交点的位置即可大致判断鱼的像所在的深度。
(4)如果改用激光笔从A点沿着直管对着看到的“鱼”照射,光能(填“能”或“不能”)照到鱼身上,这是因为光的折射中光路是可逆的。

答案： （1）虚 （2）水 空气 （3）（两根）铁丝的交点 （4）能 光的折射中光路是可逆的 提示:
(1)人眼从A处透过直管看向水里,调整直管方向,直到从直管看到水中的“鱼”,是鱼反射的光线经折射形成的虚像。
(2)水中的“鱼”是鱼反射的光线从水中斜射入空气发生折射形成的,鱼的位置在鱼的虚像的下方。所以,用一根足够长的铁丝(鱼叉)沿直管叉向看到的“鱼”,不能叉到鱼。
(3)根据“人总是感觉光好像是从像直接进入眼睛的”这一错觉,将此时的铁丝(鱼叉)看成光线及其反向延长线,从鱼缸正面观察,根据两根铁丝交点的位置即可大致判断鱼的像所在的深度。
(4)鱼反射的光线在水面处发生折射,折射光线进入眼睛,由于光的折射中光路是可逆的,改用激光笔从A点沿着直管对着看到的“鱼”照射,能照到鱼身上。

11. 在“探究凸透镜成像规律”实验中。

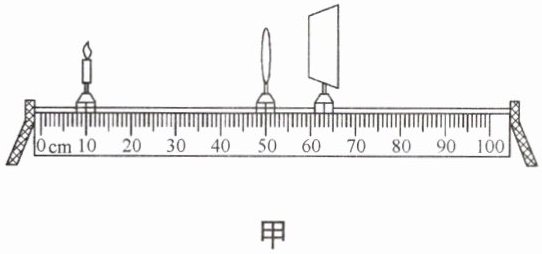

(1)实验前,应调整烛焰、光屏的中心位于凸透镜的主光轴上。图甲中光屏上有清晰的像(像未画出),该像是倒立、缩小的实像。
(2)保持凸透镜位置不变,将蜡烛远离凸透镜,为使光屏上再次呈现清晰的像,可将光屏靠近透镜,或光屏位置不动,在蜡烛与凸透镜之间放置近视眼镜镜片。
(3)将图甲中的凸透镜换成焦距为30cm的凸透镜,保持蜡烛和凸透镜的位置不变,在光具座上移动光屏,不能找到某一位置,使像清晰呈现在光屏上。
(4)细心的小滨发现实验时间一长,光屏上的像会向上移动,为了使像呈在光屏的中央,应将凸透镜向下移动。
(5)实验中小滨发现同组的小伙伴用同样的器材,在物距相同时,测得的像距并不相同,这是因为在实验中没有找到最清晰的像,便开始测量像距。
(6)图乙中,凸透镜位于P处(图中未画出)位置不变,移动蜡烛,光屏先后在P同侧的A、B两处得到烛焰清晰的像,且A处的像比B处大,则以下说法不正确的是D。

A. A处像可能是缩小的
B. B处像可能是缩小的
C. P点位置在B的右侧
D. 蜡烛的移动方向向左

答案： （1）主光轴 缩小 （2）靠近 近视 （3）不能 （4）下 （5）找到最清晰的像 （6）D 提示:
(1)实验前,应调整烛焰、光屏的中心位于凸透镜的主光轴上,使像落在光屏的中央。图甲中物距大于像距,成倒立、缩小的实像。
(2)保持凸透镜位置不变,将蜡烛远离凸透镜,根据“物远像近像变小”,将光屏靠近凸透镜可承接到清晰的像。若光屏位置不动,在蜡烛与凸透镜之间放置近视镜,近视镜是凹透镜,对光有发散作用,使像延迟会聚,像距变大,在光屏上可再次成像。
(3)将图甲中的凸透镜换成焦距为30 cm的凸透镜,保持蜡烛和凸透镜的位置不变,蜡烛在一倍焦距和二倍焦距之间,像落在二倍焦距之外,像距太大,超出光具座,所以光具座上找不到某一位置,使像清晰呈现在光屏上。
(4)蜡烛燃烧变短,光屏上的像向上移动,应将凸透镜向下移动,使像落在光屏的中央。
(5)在物距相同时,测得的像距并不相同,可能是没有找到最清晰的像便开始测量像距。
(6)由于两次都能在光屏上成清晰的像,所以A、B两处都成实像,光屏先后在P同侧的A、B两处得到烛焰清晰的像,且A处的像比B处大,根据“凸透镜成实像时,物远像近像变小”,从A到B像在不断地靠近凸透镜,因此凸透镜(P点位置)在B的右侧,蜡烛在凸透镜的右侧,此时蜡烛的像在靠近凸透镜,因此蜡烛也向右移动。由于不知道物距和凸透镜的焦距,因此A、B处可能成放大的实像也可能成缩小的实像甚至某一处是等大的像。
